Thông tin chi tiết sản phẩm:
|
| Kiểu: | Máy kiểm tra | Lớp chính xác: | Độ chính xác cao |
|---|---|---|---|
| Sự chính xác: | / | Ứng dụng: | Kiểm tra tự động |
| hỗ trợ tùy chỉnh: | OEM, ODM, OBM | Quyền lực: | --- |
| Lớp bảo vệ: | IP56 | Điện áp: | 220 V, Khác |
| Bảo hành: | 1 năm | Giao diện dữ liệu: | Hỗ trợ kết nối dữ liệu hệ thống MES |
| Làm nổi bật: | Máy đo độ dày màng mỏng bằng phương pháp ellipsometry phổ,Máy đo độ dày màng nano,Máy đo chỉ số khúc xạ bằng phương pháp đo ellipsometry phổ |
||

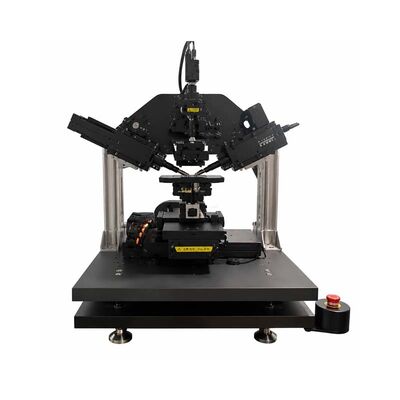

Máy đo độ dày phim mỏng
Tôi.... Tổng quan
Các máy đo elip ES là các máy đo elip quang phổ chính xác cao, truy cập nhanh từ LONROY được thiết kế cho môi trường nghiên cứu và công nghiệp, bao gồm tia cực tím, hiển thị,và dải bước sóng hồng ngoại.
Dựa trên một đơn vị phát hiện độ nhạy cao và phần mềm phân tích hình elip, các máy đo hình elip dòng ES được sử dụng để đo các thông số cấu trúc lớp (ví dụ:độ dày) và các thông số vật lý (eVí dụ, chỉ số khúc xạ n, hệ số tuyệt chủng k, hoặc các hàm điện môi ε1 và ε2) của nanofilm một lớp và nhiều lớp.Chúng cũng có thể được sử dụng để đo các tính chất quang học của vật liệu lớnCác mẫu có thể đo được bao gồm:
1) Độ dày màng d và các thông số vật lý (ví dụ: chỉ số khúc xạ n, hệ số tuyệt chủng k hoặc các hàm điện môi ε1 và ε2) của các mẫu nano cấu trúc một lớp và nhiều lớp;
2) Các thông số vật lý (ví dụ: chỉ số khúc xạ n, hệ số tuyệt chủng k hoặc các hàm điện môi ε1 và ε2) của vật liệu bán lẻ;
3) Độ phản xạ R của mẫu;
4) Độ truyền T của mẫu (không được hỗ trợ cho các góc cố định hoặc sử dụng với các điểm vi);
5) đo chế độ phân tán (chỉ dành cho loạt 02 với biến đổi góc tự động độc lập).
Ngoài ra, thiết bị được trang bị phần mềm đo lường và phân tích elip-phát phổ mạnh mẽ.
IIĐặc điểm kỹ thuật
(1) Công nghệ đo bù xoay: Phạm vi đo của góc hình elip Δ là 0-360 °, không có điểm mù.ES là một bộ bù đắp xoay đơn có thể đo tất cả 12 yếu tố của ma trận Mueller của một mẫu, loại bỏ ảnh hưởng của hiệu ứng phân cực do bề mặt thô đối với kết quả;
(2) Độ chính xác dài hạn cực kỳ cao: Sử dụng xoay bù nhanh và bù bù siêu màu băng thông rộng, độ chính xác và độ tin cậy dài hạn được đảm bảo;
(3) Độ nhạy phát hiện mức lớp nguyên tử: Có thể đo lường các lớp nguyên tử đơn;
(4) Phân chỉnh mẫu dựa trên video: Phân chỉnh chính xác các mẫu và tạo điều kiện quan sát dễ dàng, giảm lỗi của con người;
(5) Điều chỉnh góc nhiều sự cố: Thiết kế cấu trúc góc nhiều sự cố làm tăng tính linh hoạt đo của thiết bị, đặc biệt phù hợp với việc đo mẫu siêu mỏng hoặc phức tạp;
(6) đo độ phản xạ / truyền dẫn: Cho phép đo độ phản xạ phổ và truyền dẫn của các mẫu;
(7) Một lần nhấp vào thiết bị: Đối với các hoạt động thông thường, một lần nhấp chuột hoàn thành các quy trình đo lường, mô hình hóa, lắp đặt và phân tích phức tạp.Một thư viện mô hình và tài liệu phong phú cũng tạo điều kiện cho nhu cầu nâng cao của người dùng;
III. Cấu hình thiết bị
3.1. Cấu hình cơ bản
|
Số hàng loạt |
Mô hình |
Tên |
Các thông số kỹ thuật chính |
|
1 |
ES |
Đơn vị chính đo độ dài quang phổ |
Nó bao gồm các thành phần chính sau: Bộ kết hợp cấu trúc góc; Bộ phận nguồn ánh sáng; Bộ phận quang phân cực; Bộ kết hợp sắp xếp mẫu; Hệ thống điều khiển. |
|
2 |
ET-CON- 5 |
Máy tính điều khiển |
Đối với các tính toán điều khiển chuyển động và phân tích dữ liệu, cấu hình không nên ít hơn: CPU i5; RAM 8GB; màn hình màu 21 inch; hệ thống Windows 10; |
|
3 |
C7 |
Hộp điều khiển thiết bị |
Được sử dụng để điều khiển chuyển động của các dụng cụ, v.v. |
|
4 |
ETES |
Phần mềm hoạt động và phân tích chuyên dụng |
Được sử dụng để thiết lập, vận hành, đo lường, phân tích dữ liệu và đầu ra thiết bị. |
|
5 |
NFS-SiO2 / Vâng |
Mẫu wafer nanofilm tiêu chuẩn |
Silicon oxide (SiO2 / Si) được lắng đọng trên silic tinh thể, có đường kính 4 ′′ và độ dày màng là 100nm. |
3.2Các phụ kiện tùy chọn thường sử dụng
|
Không, không. |
Mô hình |
Tên |
Các thông số kỹ thuật chính |
|
X1a |
F-U-200 |
Thành phần micro-spot |
Độ kính của điểm ánh sáng vi mô (trục ngắn): 200 μm (Yêu cầu phụ kiện lấy nét tự động X2 để sử dụng) |
|
X2a |
Tự động lấy nét |
Hệ thống lấy nét tự động theo trục Z |
Động cơ: 0-10 mm; |

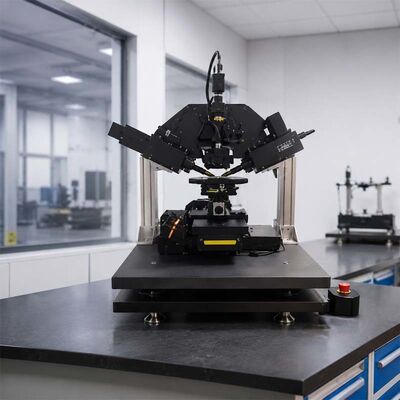

Máy đo độ dày phim mỏng
IVCác thông số kỹ thuật
|
Thông số kỹ thuật chung |
|
|
Phạm vi quang phổ |
245 1000 nm; phạm vi quang phổ tùy chỉnh có sẵn theo yêu cầu |
|
góc ảnh hưởng |
(F) góc ảnh hưởng cố định; góc mặc định: 65° |
|
Thông số kỹ thuật hiệu suất |
|
|
Khả năng đo lường lặp lại* |
Đối với phim SiO2 100 nm trên tấm Si tiêu chuẩn: độ lặp lại độ dày 0,005 nm, độ lặp lại chỉ số khúc xạ 0.0002 |
|
Thời gian đo đơn |
Thời gian đo thông thường 1 ¢ 2 giây |
|
Các thành phần quang học và cơ khí |
|
|
Nguồn ánh sáng |
Nguồn ánh sáng băng thông rộng ổn định cao (đèn tungsten-halogen, đèn deuterium-halogen) |
|
Chế độ điều chỉnh quang phổ |
Kích thước điểm tự động điều chỉnh; thời gian tích hợp tự động điều chỉnh để phù hợp tối ưu |
|
Máy phân cực / phân tích |
Prism phân cực chất lượng cao |
|
Địa điểm đo |
Phạm vi điểm điều chỉnh bằng tay: 1 ¢4 mm |
|
Dải quang phổ |
Phạm vi ≤ 1000 nm: 1 nm |
|
Giai đoạn lấy mẫu |
Phạm vi điều chỉnh dọc: 10 mm (bộ tay); Phạm vi điều chỉnh độ nghiêng 2D: ±2° (bộ tay); hỗ trợ hấp thụ chân không; kích thước mẫu tối đa: 8 inch (200 mm); có thể tùy chỉnh kích thước |
|
Phân chỉnh mẫu |
Kính thiên văn tự động và kính hiển vi để sắp xếp mẫu chính xác (độ cao và độ nghiêng 2D); sắp xếp hình ảnh video điện tử |
|
Máy phát hiện |
Máy phát hiện quang phổ nhạy cao và tiếng ồn thấp |
|
Tủ điều khiển |
Chassis chia với bảng mạch, đơn vị điều khiển vi mô, nguồn điện, v.v. |
|
Máy tính |
Máy tính chất lượng cao với hệ điều hành |
|
Phần mềm |
|
|
Ngôn ngữ giao diện |
Hỗ trợ đa ngôn ngữ bao gồm tiếng Trung / tiếng Anh; mặc định tiếng Trung |
|
Quản lý cho phép |
Mức cấp phép quản trị viên và nhà khai thác cho quản lý thiết bị |
|
Các chế độ hoạt động |
Chế độ đo thường xuyên một lần nhấp chuột (đối với người mới bắt đầu); Tôi.Chế độ phân tích nâng cao cho phân tích vật liệu phức tạp |
|
Đo quang phổ |
Tôi.Tự động thiết lập azimuth của thành phần quang học; Tôi.thực hiện thủ công/tự động các nhiệm vụ được xác định bởi người dùng; Tôi.quang phổ hiển thị trong các đơn vị năng lượng hoặc bước sóng tiêu chuẩn; Tôi.giám sát phản ứng mẫu trong thời gian thực với màn hình ψ và Δ trực tuyến |
|
Kết quả đo |
Tôi.Các phần tử ma trận Mueller 11 và các dạng đầu ra khác (N, C, S); Tôi.Độ dày màng d, chỉ số khúc xạ n, hệ số tiêu tan k; Tôi.hàm điện môi ε; Tôi.các góc hình elip ψ, Δ; Tôi.phi phân cực p; Tôi.độ truyền T (không được hỗ trợ bởi các thiết bị đo góc cố định và đo laser); Tôi.độ phản xạ R; Tôi.cắt dữ liệu bước sóng/ góc mà không thay đổi dữ liệu thô; Tôi.chức năng hợp nhất dữ liệu đa góc; Tôi.tanψ, cosΔ và các định dạng biểu thức khác |
|
Mô hình hóa và lắp đặt |
Tôi.Có khả năng lắp đặt các cấu trúc đa lớp (phần phim một lớp, phim tổng hợp và phim đa lớp thay thế định kỳ) Tôi.Cơ sở dữ liệu vật liệu dễ sử dụng và có thể mở rộng Tôi.Danh sách đầy đủ các hằng số quang học vật liệu Tôi.Bao gồm các mô hình phân tán vật liệu khác nhau như Cauchy, Sellmeier, Lorentz, Drude, F-B, B-spline và Tauc-Lorentz. Tôi.Mô hình hóa và phân tích cấu trúc siêu lưới Tôi.Phân tích gần đúng của môi trường hiệu quả EMA Tôi.Mỗi lớp phim có thể được coi là một bộ phim đồng nhất, giao diện, bề mặt thô, v.v. Tôi.Phân tích dữ liệu tổng hợp từ nhiều phép đo góc va chạm Tôi.Thuật toán điều chỉnh hồi quy nhanh cho các mô hình quang học và dữ liệu đo Tôi.Hiển thị đồ họa đồng thời các dữ liệu đo và mô phỏng |
|
Mô phỏng |
Tôi.Tính toán mô phỏng các góc hình elip của mẫu ψ và Δ Tôi.Tính toán mô phỏng độ truyền T và độ phản xạ R của mẫu |
|
Hiển thị kết quả |
Tôi.Hiển thị biểu đồ phù hợp Tôi.Hình ảnh render 2D và 3D Tôi.Báo cáo tiên tiến, phát ra các phổ đo và tính toán, mô hình quang học và các tham số được trang bị |
|
Quản lý tệp |
Phần mềm dựa trên Windows với các chức năng quản lý tệp toàn diện |
|
Giao diện dữ liệu |
Hỗ trợ kết nối dữ liệu hệ thống MES |
