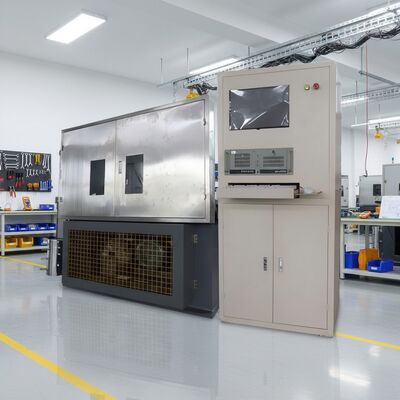

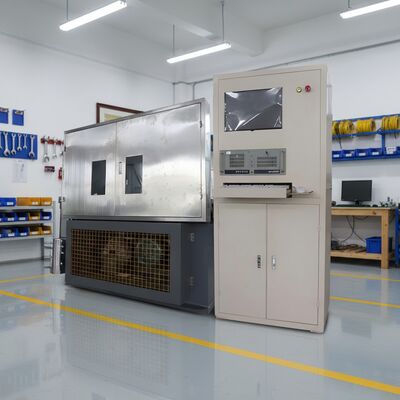

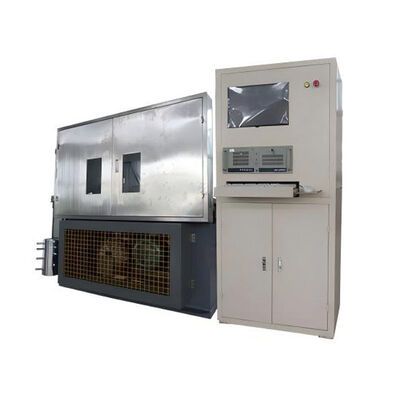

Machine d'essai de puissance à boucle fermée pour courroies de transmission ISO 5287, équipement d'essai de durée de vie pour courroies trapézoïdales automobiles

Application

La machine d'essai de puissance à boucle fermée mécanique pour courroies de transmission convient aux essais de performance et aux essais de durée de vie des courroies trapézoïdales automobiles, des courroies à nervures multiples et d'autres courroies de transmission. Elle est conforme aux exigences de GB 13552 "Courroies automobiles à nervures multiples", GB/T 11545 "Entraînements par courroie - Courroies trapézoïdales pour l'industrie automobile - Essais de fatigue", GB 12732 "Courroies trapézoïdales automobiles" et ISO 5287.

Caractéristiques structurelles

Actuellement, les machines d'essai de puissance à boucle fermée mécanique pour courroies de transmission domestiques utilisent deux types de structures de montage de capteur de couple sur l'arbre mené : accouplement arbre-arbre et accouplement arbre dans arbre. La structure d'accouplement arbre-arbre divise l'arbre mené en deux sections, c'est-à-dire deux paliers. Le capteur de couple est installé entre les deux paliers (quatre roulements) et connecté par un accouplement. Cela entraîne une grande largeur d'équipement, des difficultés à assurer la coaxialité et une susceptibilité aux dommages des roulements et du capteur de couple. La structure d'accouplement arbre dans arbre divise l'arbre mené en arbres intérieur et extérieur, le capteur de couple étant installé à l'extrémité de l'arbre reliant les arbres intérieur et extérieur. Cette structure est compacte, mais nécessite toujours quatre roulements. Les arbres intérieur et extérieur nécessitent de la concentricité, et la taille du roulement intérieur est limitée par la structure, ce qui rend les roulements sujets aux dommages. En raison des exigences d'installation élevées et de l'impact des roulements endommagés, la durée de vie du capteur de couple est également affectée. La machine d'essai de puissance à boucle fermée mécanique pour courroies de transmission est dotée d'un capteur de couple installé à l'extrémité de l'arbre mené, la bague extérieure étant connectée à la poulie et l'alésage intérieur étant connecté à l'arbre mené. Elle utilise un logement d'arbre mené, un arbre mené et deux roulements, ce qui se traduit par une structure compacte, une installation facile, une grande précision de coaxialité, une fiabilité améliorée de l'équipement et une durée de vie prolongée du capteur de couple.

Caractéristiques matérielles

1.PC industriel Advantech : processeur Pentium 4 série 2,8 GHz, disque dur 500 Go, 2 Go de RAM ;

2.Convertisseur de fréquence Panasonic ;

3.Embrayage à poudre magnétique Mitsubishi ;

4.Amplificateur de puissance Mitsubishi ;

5.Capteur de couple de haute précision à extrémité d'arbre ;

Caractéristiques logicielles

1.Le système est écrit en utilisant le logiciel de la plateforme d'instruments virtuels LabVIEW et le système de gestion de base de données SQL Server ;

2.L'interface utilisateur graphique rend la gestion du système et la gestion de la base de données plus intuitives et simples ;

3.Le système adopte une structure modulaire, ce qui se traduit par une efficacité de fonctionnement élevée ;

4.Pendant le test, le système arrêtera automatiquement l'acquisition de données s'il détecte que les données dépassent la plage normale ; 5 L'utilisateur peut interrompre le test à tout moment pendant le test ;

6.La vitesse de test peut être modifiée pendant le test ;

7.Les données de test sont automatiquement enregistrées et les données de test sont affichées sur l'écran de l'ordinateur sous forme de courbes ;

8.Les rapports de test et les courbes de test peuvent être imprimés.

IISO 5287 Machine d'essai de puissance à boucle fermée mécanique pour courroies de transmission, équipement d'essai de durée de vie pour courroies automobiles à nervures multiples
