Çalışma Prensibi

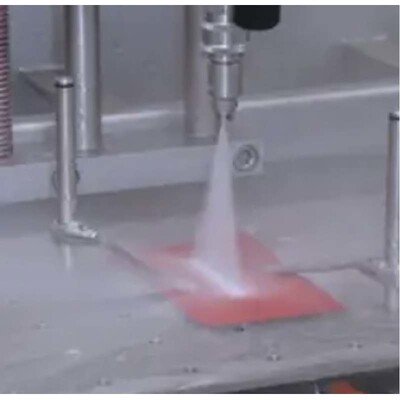

Test, kaplanmış bir test numunesinin belirli bir basınçta su jetine tabi tutulmasıyla yapışma mukavemetindeki kaybı ölçer.

Numunedeki hasarın boyutu, yapışma mukavemeti, nozül ile numune arasındaki mesafe, hacimsel akış hızı, test süresi, nozul geometrisi, darbe alanı, darbe açısı, su sıcaklığı ve kullanılan kesme/çizgileme aletleri gibi faktörlere bağlıdır. Değerlendirme, karakteristik değerlerin delaminasyon alanıyla ilişkilendirilmesiyle görüntülerin görsel olarak karşılaştırılması yoluyla gerçekleştirilir. Delamine edilmiş malzemenin ayırma arayüzü (düzlemi) test raporunda (örn. substrat/astar) belirtilmelidir.

Geçerli Standartlar:ISO 16925, PV 1503-C, DIN 55662, BO 160-04, DBL 7391

BMW, Mercedes-Benz, GM, Volkswagen, Ford, Volvo vb. spesifikasyonlar (AA-0136, DIN 55662, ISO 16925, DBL 7381, GM9531P, PV 1503, VOLVO STD 423-0015, VOLVO VCS 1029 54719, FLTM BO 160-04, MS210-07, PSA D23 5376, Renault D25 2018/-A-2001, GMW16745-2012 Yöntem B, TPJLR-52.561-2009)

Ekipmana Genel Bakış

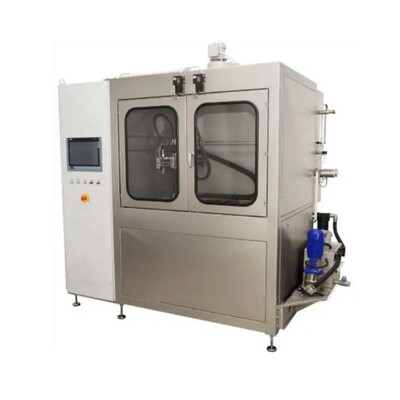

Bu su geçirmez test ekipmanı, üç bölüme ayrılmış entegre bir kabin yapısına sahiptir: üst test odası, alt mekanik bölme ve sağ taraftaki elektrik kontrol kabini. Hem iç hem de dış muhafazalar, hassas üretim süreçleri kullanılarak SUS304 paslanmaz çelikten yapılmıştır. Numune rafı ve aksesuarlar gibi dahili bileşenler de sağlam ve dayanıklı bir tasarım sağlayacak şekilde paslanmaz çelikten yapılmıştır. Sistem, yüksek basınçlı su püskürtme düzeneğinden, dönen bir test platformundan ve bir elektrikli kontrol ünitesinden oluşur.

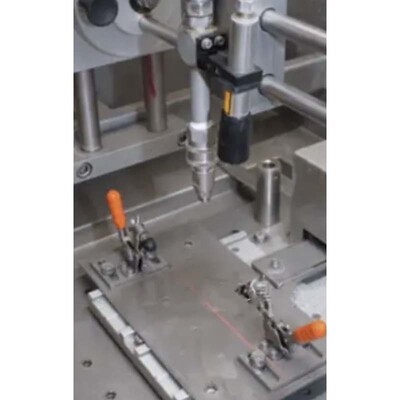

Numune rafı 20 kg'lık bir yükü destekleyecek şekilde tasarlanmıştır ve 360 ​​derece yatay dönüş imkanı sunar. Tahrik mekanizması, bir step motor ve redüksiyon dişlisi tarafından desteklenen hassas bir tasarıma sahiptir; dönüş hızı doğrudan dokunmatik ekran arayüzü aracılığıyla ayarlanır ve bir PLC denetleyicisi tarafından yönetilir; böylece basit bir çalışma sağlanır ve benzer ekipmanlarda bulunan manuel ayarlamalarla ilgili tutarsızlıklar ve karmaşıklıklar ortadan kaldırılır. Döner tablanın altına, numunenin dönüş sırasında güçte kalmasını sağlayan iletken bir kayma halkası yerleştirilmiştir; test örneği, 2V'den daha düşük bir voltaj düşüşüyle, döner tablanın dönüşünü engellemeden harici bir 10A, 10–24V DC güç kaynağına bağlanabilir.

Test Numunelerine İlişkin Gereksinimler

İdeal olarak test numuneleri düz olmalıdır. Numunelerin büyüklüğü ve yapılacak test sayısı test personeli tarafından belirlenir.

Yapışma kuvveti numuneye göre değişiklik gösterebilir; bu nedenle numunenin farklı alanlarının test edilmesi önerilir.

Test Koşulları

Test numunesini cihaza yerleştirdikten sonra numune ile meme arasındaki mesafeyi kalibre etmek için bir ara parça bloğu kullanın. Basınçlı su jeti aparatını oda sıcaklığında çalıştırın. Üç test yöntemi tercih edilir.

Not: Test için deiyonize su kullanın.

ISO 16925 DIN 55662 Buhar Jeti Test Odası Buhar Enjeksiyon Test Makinesi Otomobil İç Malzeme Parçaları Su Geçirmez Test Cihazı

Teknik Şartname
