Zasada działania termoanalizator grawitacyjny (TGA) opiera się na zaprogramowanej kontroli temperatury, mierząc związek między masą substancji a temperaturą lub czasem.Do jego głównych elementów należy ogrzewacz, równoważnik, regulator temperatury i system rejestracji.

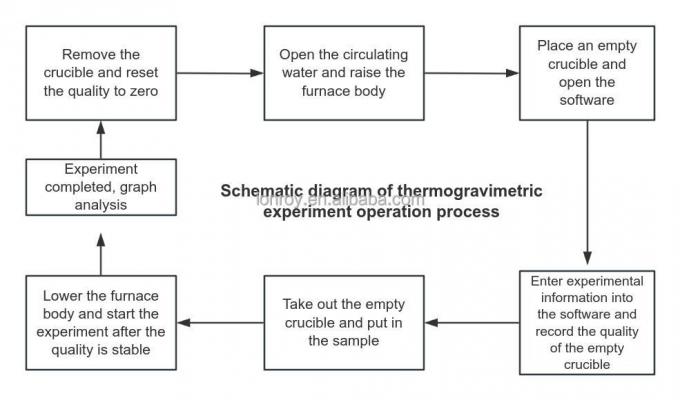

Proces podgrzewania: próbka jest umieszczana w cierniku wewnątrz pieca grzewczego i podgrzewana lub chłodzona w określonym tempie za pomocą zaprogramowanego systemu regulacji temperatury.próbka ulegnie szeregu zmian fizycznych i chemicznych, takie jak parowanie wody, rozkład materii organicznej, przejście fazowe itp., co prowadzi do obniżenia jakości próbki.
Monitoring jakości: zmiany jakości próbek są mierzone i rejestrowane w czasie rzeczywistym za pomocą wysoko precyzyjnej wagi, która przekształca zmiany masy w sygnały elektryczne,przekazuje je do systemu rejestracyjnego, i ostatecznie wyświetla związek między masą a temperaturą lub czasem w postaci krzywej.
Rejestracja i analiza danych: poprzez rejestrację krzywej zmiany jakości zarejestrowanej przez system, stabilności termicznej, temperatury przejścia fazowego,można przeanalizować temperaturę rozkładu i inne cechy próbki.
Obszar zastosowania
Szeroko stosowane w badaniach i rozwoju, optymalizacji procesów i monitorowaniu jakości w różnych dziedzinach, takich jak tworzywa sztuczne, guma, powłoki, leki, katalizatory, materiały nieorganiczne,materiały metalowe, i materiałów kompozytowych.
Pmateriały elastyczneMateriały metalowe Narkotyki Farby
Zalety strukturalne
1Ogrzewanie korpusu pieca wykorzystuje podwójne wiązanie z drutu z metału szlachetnego platyny i stopu rodu, zmniejszając zakłócenia i zwiększając jego odporność na wysokie temperatury.
2Czujnik jest wykonany z drutu ze stopu metalu szlachetnego i jest precyzyjnie wykonany, z takimi zaletami, jak odporność na wysoką temperaturę, odporność na utlenianie i odporność na korozję.
3Oddzielić źródło zasilania, krążącą część rozpraszania ciepła od jednostki głównej w celu zmniejszenia wpływu ciepła i wibracji na mikrokalometr.
4Właściciel przyjmuje izolowany piec grzewczy, aby zmniejszyć wpływ cieplny na podwozie i mikro równowagę cieplną.
5W celu zapewnienia lepszej liniowości korpus pieca posiada podwójną izolację; korpus pieca jest wyposażony w system automatycznego podnoszenia, który może szybko schłodzić;można go stosować w połączeniu z technologiami podczerwonymi i innymi technologiami
Zalety sterownika i oprogramowania:
1Przyjmowanie importowanych procesorów ARM dla szybszego pobierania próbek i szybkości przetwarzania.
2Czterokanałowe pobieranie próbek AD służy do zbierania sygnałów TG i sygnałów temperatury T.
3. sterowanie ogrzewaniem, przy użyciu algorytmu PID do precyzyjnej kontroli. może być podgrzewany w wielu etapach i utrzymywany w stałej temperaturze
4Oprogramowanie i instrument wykorzystują dwukierunkową komunikację USB, w pełni realizując zdalną obsługę.
5. 7-calowy pełnokolorowy 24-bitowy ekran dotykowy dla lepszego interfejsu człowiek-maszyna. Kalibracja TG można osiągnąć na ekranie dotykowym
Sszczeniaki
Wymagania dotyczące stosowania metody ASTM D 3386; ASTM D 696; ASTM E831-2019; ASTM E831-06; ASTM E831-2014; DIN 51045-3-2009; GB/T 33047.3-2021; GB/T 4498.2-2017; GB/T 32868-2016; GB/T 31984-2015; GB/T 14837.2-2014; GB/T 29189-2012
Kontrola PID, ogrzewanie, chłodzenie i stała temperatura
Zakres pomiarów systemu ważenia
0.001mg~3g, można rozszerzyć do 50g
Adokładność
1ug
Rmoc rozpuszczalna
0.1ug
Kontrola atmosfery
Trójstronne sterowanie przepływem gazu
Oprogramowanie
Inteligentne oprogramowanie może automatycznie rejestrować krzywe TG do przetwarzania danych TG/DTG,Jakość i współrzędne procentowe można swobodnie przełączać; Oprogramowanie jest wyposażone w funkcję automatycznej regulacji, która automatycznie rozszerza i skalowuje się zgodnie z wyświetlaczem wykresu
Czas stałej temperatury
Wyborne ustawienie; standardowa konfiguracja ≤ 600 min
Oprogramowanie operacyjne z odpowiednimi certyfikatami praw autorskich, częstotliwość testowania danych można wybrać w czasie rzeczywistym, 2S, 5S, 10S itp.
Korpus pieca podnoszącego przyjmuje metodę chłodzenia bezkurkowego i krążącego chłodzonego wodą, która może zapewnić precyzyjny tryb regulacji temperatury do pomiarów w różnych atmosferach dynamicznych i statycznych;Można wybrać wiele swobodnie wymienialnych czujników o różnych zakresach temperatur i właściwościach1000 °C -50 °C ≤ 20 min (chłodzenie powietrza + cyrkulacja wody)
Zewnętrzne urządzenie chłodzące wodą w celu izolacji wpływu odpływu ciepła na system ważenia; zakres temperatury -10 ~ 60 °C
Przykłady zastosowań

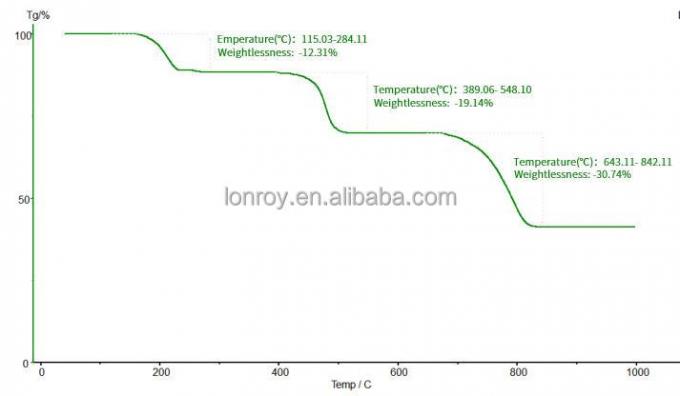

Próbka Badanie oksalat wapnia wykres
Analiza danych
Oksalat wapnia przechodzi trzy etapy znaczącej utraty masy ciała w temperaturze RT-1000 °C. Pierwszy etap stanowi utratę cząsteczek wody,Drugi etap stanowi rozkład CaC2Q4 na CaCQ3Z powyższego obrazu można wywnioskować, że tlenek wapnia traci 12,31% cząsteczek wody w temperaturze RT-300 °C.W drugim etapie 350 °C -550 °C, oksalat wapnia zaczyna się rozkładać i traci 19,14% masy, co powoduje, że udział masy CaCQ3 wynosi 100% -12,31% -19,14% = 68,55%. W trzecim etapie 600 °C -850 °C utrata masy wynosi 30,74%,w wyniku którego udział masy tlenku wapnia wynosi 68.55% -30.74%=37.81%

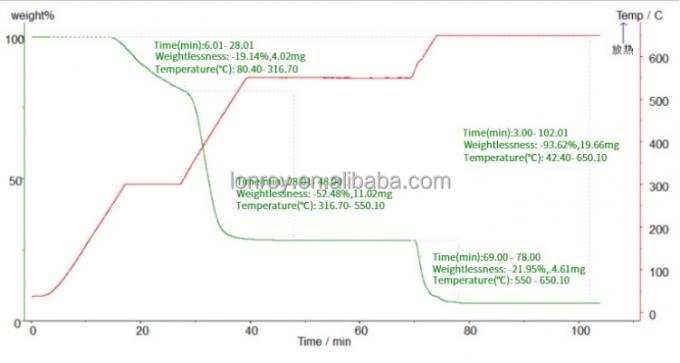

Próbka Badanie wyrobów z kauczuku
Analiza danych
Analiza termogravimetryczna pozwala szybko określić proporcje różnych składników w gumie.Zgodnie ze standardem ISO 9924-1-2016 Kauczuk i produkty z kauczuku Metoda termograwimetryczna jest stosowana do określenia składu kauczuku wulkanizowanego i związków nieutwardzonychPierwszy etap na rysunku pokazuje utratę masy z powodu parowania gumy, z utratą masy 19,14% w temperaturze RT-316,7 °C.utrata masy ciała wynosi między 316W temperaturze RT-550.10 °C utrata masy zawartości materii organicznej wynosi 71,62%; tlen jest dostarczany w temperaturze 550 °C -650 °C,i utrata masy w wyniku spalania czarnego węgla występuje, co powoduje, że w gumie zawartość czarnego węgla wynosi 21,95%.
