Proiettore di profili orizzontale digitale per misurazioni di alta precisione

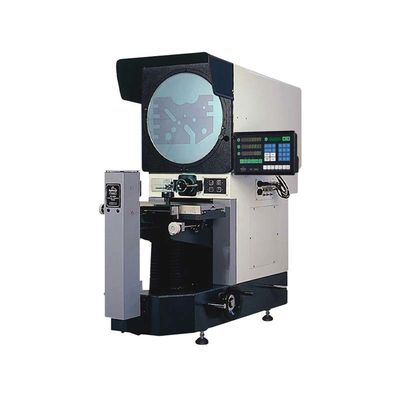

Grande immagine : Proiettore di profili orizzontale digitale per misurazioni di alta precisione

Dettagli:

Luogo di origine:	Cina
Marca:	Lonroy
Certificazione:	ISO ASTM CE
Numero di modello:	CPJ-4025W

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negotaible
Imballaggi particolari:	pacchetto di legno
Tempi di consegna:	5-8 work days
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione:	200

Contatto

Proiettore di profili orizzontale digitale per misurazioni di alta precisione

descrizione

Potenza dell'apparecchiatura:	di potenza di ricambio di 100-240 V a 50/60 Hz,	Intervallo di rotazione:	0-360°
Peso ((Kg):	160 240	Dimensione ((mm):	1090 × 830 × 1010 1215 × 646 × 1210
Dimensione dello schermo di proiezione (mm):	F 300 F 400
Evidenziare:	Proiettore di profili digitale , Macchina orizzontale del proiettore di profilo , Proiettore di profili ad alta precisione

CPJ-3020W 4025W Profil digitale orizzontale

1. Caratteristiche
Proiettore orizzontale con struttura meccanica stabile e affidabile e ingrandimento ad alta precisione, in grado di riprodurre con precisione il contorno,sezione trasversale e forma superficiale del pezzo misurato sullo schermo di proiezione, che è adatto per l'osservazione e la misurazione della forma del contorno di utensili, ingranaggi, filettini e molle.

2Specifica tecnica

Modello		CPJ-3020W		CPJ-4025W
Xasse Coordinate di percorrenza (mm)		200		250
ZasseCoordinate di percorrenza (mm)		100		150
Dimensioni del tavolo di lavoro ((mm)		400*150		450*200
Intervallo di oscillazione		± 15°		±15° (può essere personalizzato a ±25°)
Risoluzione digitale(μm)		0.5
Valore di errore(μm)		X,Yasse: (2,5+L/100).asse: 3,5+L/50 (L)È la lunghezza dell'oggetto misuratounità(mm)
Xasse Coordinate di percorrenza (mm)		75 (focalizzare)		100 (focalizzare)
Peso ((kg)		160		240
Dimensione ((mm)		10908301010		12156461210
schermo di proiezione	Dimensione ((mm)	F 300		F 400
	Intervallo di rotazione	0-360°
	Risoluzione di rotazione	1° o 0,01°
obiettivo(CPJ-3020W)		ingrandimento	10* (facoltativo)	20* (facoltativo)	50* (facoltativo)	100* (facoltativo)
		campo oggetto(mm)	F30	F15	F6	F3
		distanza di lavoro(mm)	77.7	44.3	38.4	25.3
obiettivo ((CPJ-4025W)	ingrandimento tempi	5* (facoltativo)	10* (standard)	20* (facoltativo)	50* (facoltativo)	100* (facoltativo)
	campo oggetto(mm)	F80	F40	F20	F8	F4
	Distanza di lavoro(mm)	93.7	103.9	95.1	65.7	35.0
Sistema di elaborazione dei dati		DC-3000Tabella di visualizzazione digitale multifunzione, display completo in inglese, può fare campionamento multi-punto, rotazione di coordinate.
Illuminazione strumentale		trasmissione: 24V/150Wlampada ad alogeno.riflettore: 21V/150Walogeno lampada
Accessori per attrezzature		Micro stampante (facoltativo), sensore di bordo ottico (facoltativo), software M2D-CPJ (facoltativo), ecc. -- per ulteriori dettagli consultare l'allegato del proiettore
Potenza delle apparecchiature: AC 100-240V 50/60Hz,Capacità: 400W
