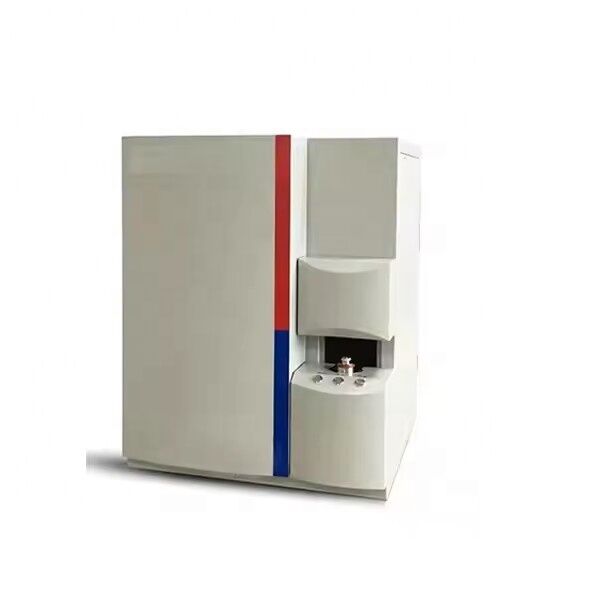

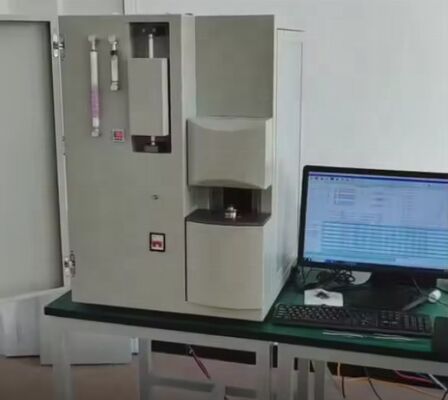

Analyseur d'éléments ONH Analyseur d'oxygène, d'azote et d'hydrogène de haute précision

Numéro de série

Le projet

Condition de l'environnement

Les commentaires

1

Voltage de l'alimentation

220V ± 10%, 50 ± 2% Hz

2

Résistance au sol

< 5Ω (requiert un câble de mise à la terre séparé)

3

l'humidité

< 80%RH, nécessite l'installation d'un climatiseur dans la salle d'opération

4

Température ambiante

18°C à 29°C

5

Interférences électromagnétiques et vibrations

Aucun champ électromagnétique à haute fréquence, aucune source de vibration forte

6

Gaz porteur

Hélium, pureté 99,999%

7

Gaz électrique

Azot, pur industriel

Numéro de série

Nom juridique standard

Les commentaires

1

GB/T 20124-2006 Détermination de la teneur en azote dans le fer et l'acier -- Méthode de conductivité thermique par fusion de gaz inertes (méthode conventionnelle)

2

GB/T 11261-2006 Acier - détermination de la teneur en oxygène - chauffage par impulsion fusion de gaz inertes - méthode d'absorption infrarouge

3

GB/T 223.82-2018Détermination de la teneur en hydrogène dans l'acier - fusion de gaz inertes - conductivité thermique ou méthode infrarouge

Numéro de série

Nom

Exigences de marque ou techniques

les observations

1

Système de détection

Allemagne Infratec

Montage standard

2

Élément pneumatique

Norme italienne CAMOZZI

Montage standard

3

Pieds à impulsions

Transformateur refroidi à l'eau à courant élevé

Montage standard

Montage standard

4

Énergie linéaire

Casic Chaoyang Changfeng alimentation linéaire

Montage standard

5

Système de régulation de la température

Marque taïwanaise tqidec

Montage standard

6

Contrôleur de puissance

Série de la marque Taiwan

Montage standard

Numéro de série

Projet

Exigé

les observations

1

Principe et application

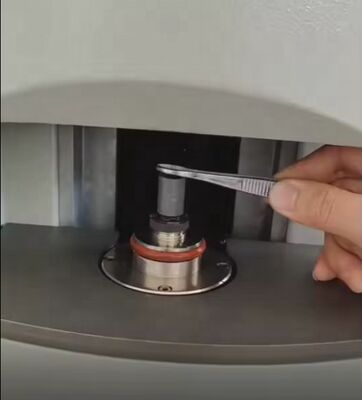

L'oxygène, l'azote et l'hydrogène dans les matières solides métalliques et non métalliques sont détectés par principe de fusion de gaz inerte.l'échantillon pesé est placé dans un creuset de graphite et fondu par chauffage dans du gaz hélium (le gaz argon peut être utilisé pour la mesure d'un seul oxygène) dans un flux d'air à haute température.L'oxygène dans l'échantillon réagit avec le carbone dans le creuset de graphite pour former du monoxyde de carbone (CO), et l'azote dans l'échantillon s'échappe sous forme de gaz d'azote.Ces mélanges sont envoyés au convertisseur par gaz d'hélium. Le monoxyde de carbone (CO) est converti en dioxyde de carbone (CO2) et l'azote ne réagit pas. Après avoir passé par le convertisseur, le mélange de gaz est envoyé à la cellule de détection infrarouge,lorsque le dioxyde de carbone (CO2) (H2O) est détectéEnsuite, après adsorption du dioxyde de carbone (CO2) et de l'eau dans le mélange de gaz infrarouge, le mélange restant d'azote et d'hélium est détecté par la cellule de détection de la conductivité thermique.Détermination rapide et précise de l'oxygène, l'azote et l'hydrogène dans l'acier, la fonte, les alliages, le cuivre, le zirconium, le titane, les terres rares et autres matières inorganiques.

2

Portée de l'analyse

Oxygène: 0,00001% ~ 20% (plage de mesure extensible)

L'azote: 0,00001% ~ 20% (plage de mesure extensible)

Hydrogène: 0,00001% à 0,15% (plage de mesure extensible)

3

Précision de l'analyse

Oxygène et azote: 1 ppm ou RSD ≤ 1%

Hydrogène: 0,2 ppm ou RSD ≤ 2%

Note: sous réserve d'un maximum de

4

la sensibilité

00,01 ppm

5

Temps d'analyse

Habituellement 3 minutes

6

Système de détection

Pour l'analyse de l'oxygène, un système de détection infrarouge non dispersif a été utilisé; pour l'analyse de l'azote, un système de détection de la conductivité thermique de haute précision;Un système de détection infrarouge non dispersif a été utilisé pour l'analyse de l'hydrogène..

7

Système de détection infrarouge

1, oxygène de configuration standard, analyseur d'hydrogène équipé d'une cellule d'absorption infrarouge indépendante,selon les exigences de l'utilisateur peut être configuré de manière flexible la longueur de la cellule d'absorption et le nombre de canaux;

2, détecteur: détecteur infrarouge pyroélectrique à l'état solide et carte d'échantillonnage A/D de haute précision, de sorte que toute la machine ait une haute sensibilité de détection,peut détecter efficacement la teneur en oxygène en ppm;

3. Moteur: le système de modulation adopte un moteur pas à pas de haute précision contrôlé par un micro-ordinateur à puce unique pour assurer la stabilité à long terme de la fréquence de modulation;

4, source lumineuse: source lumineuse infrarouge sélection d'un luminaire micro infrarouge en métaux précieux à haut rendement et à longue durée de vie et d'un miroir métallique plaqué or;

5Température constante: toute la chambre à gaz est contrôlée par une température constante pour assurer la température constante et la précision de mesure.Le détecteur à semi-conducteurs de compensation de température est adopté pour s'assurer que l'instrument est très petit et que la ligne de base est stable.

8

Système de détection de la conductivité thermique de haute précision

utilisant une cellule de détection de la conductivité thermique de haute sensibilité, réglable en continu par le courant de la cellule,amplificateur de haute précision et carte d'échantillonnage A/D de 24 bits et autre matériel pour assurer la détermination de la teneur en azote de l'ultra-faible à la large plageUtilisation de dérive faible, haute précision, large portée, détecteur de conductivité thermique de haute sensibilité faible taux de défaillance, forte fiabilité, bonne stabilité.

Système de contrôle de température constante de haute précision importé, contrôle de la température de conductivité thermique à 0,3°C.

La trajectoire du gaz de référence adopte le contrôle du flux microfluide avec une bonne stabilité.

9

Pesée des échantillons

0.01-1g, la quantité pesée peut être modifiée en fonction du contenu de l'échantillon

10

Pieds à impulsions

1, courant 0 ~ 1500A, puissance: 10KVA, la température maximale est supérieure à 3500°C.

2, la température de chauffage du four à électrodes à impulsions est élevée, l'utilisation de puissance de commande par programme, peut fournir une puissance constante de chauffage, de chauffage par pente, de chauffage par sous-section et d'autres méthodes de chauffage par programme,améliorer la précision de l'analyseIl convient à l'analyse rapide de matériaux à bas point de fusion tels que l'alliage d'aluminium à des matériaux à haut point de fusion tels que l'alliage de tungstène.L'électrode est adaptée à différents types de creuset, selon la libération de différents échantillons, peut choisir une variété de creuset, y compris creuset ensemble, creuset à haute température, réduire efficacement le coût d'utilisation de l'utilisateur.Le système de refroidissement par électrode adopte un système de refroidissement indépendant à circulation unique, qui peut être directement connecté à un dispositif de circulation externe d'eau ou à un dispositif de refroidissement externe par eau, avec un bon effet de refroidissement et une grande fiabilité.

11

Tracé aérien

1, la conception intégrée de l'ensemble de la machine, l'espace est ouvert, la route de raccordement du système d'air est considérablement réduite, l'ensemble du système d'air est plus simple et fiable.Composants du circuit d'air, y compris les soupapes électroniques, cylindre, tuyau de circuit d'air, joint de circuit d'air sont tous des composants importés, la durée de vie de la soupape magnétique de plus d'un million de fois.Le système unique de levage du cylindre de guidage à double axe assure le levage et l'abaissement en douceur de l'électrode, assure un bon contact entre le creuset de graphite et l'électrode supérieure, et assure la force uniforme du creuset de graphite, ce qui favorise un chauffage à haute température à long terme.Tête de four à vide automatique avec protection par rideau d'air, le mécanisme de purge automatique de l'air, garantit efficacement la précision de l'analyse des éléments d'oxygène et d'azote.facile à démonter et à remplacer l'électricité supérieure et inférieure, et l'électrode inférieure est en alliage à haute température, longue durée de vie, faible coût.

2, la conception du système d'injection est ouverte, son avantage est que les polluants sont déchargés du haut du four, ne pénètrent pas dans le système, facile à utiliser.Le capteur de micro-débit est utilisé pour obtenir un contrôle de débit de haute précision, et l'influence du changement de débit d'air analysé sur l'analyse est minimisée.

12

Gaz électrique

L'azote ou l'air comprimé sans eau ni huile

13

Correction de

1Correction à un point: étalonnage avec un seul résultat d'analyse

2. Correction à plusieurs points: correction avec résultats d'analyse multiples

3- Corne blanche

14

Énergie électrique

1, alimentation du four à impulsions: 220 VAC 10%, 501 Hz, courant maximal 50 A.

2Autres sources d'alimentation: 220 VAC 10%, 501 Hz, courant maximal 10 A.

3, alimentation en eau en circulation: 220 VAC 10%, 501 Hz, courant maximal 16 A.

15

Fonction du logiciel

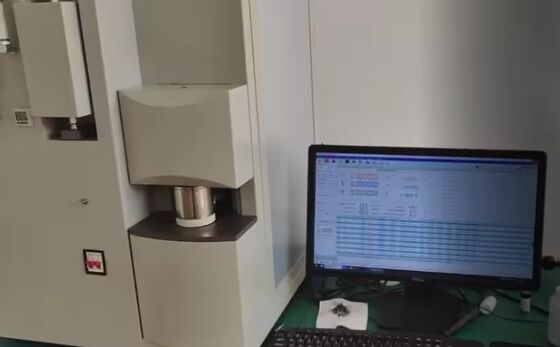

1. Fournir un logiciel sous l'environnement Windows pour afficher rapidement les résultats d'analyse et les courbes d'analyse;

2- le stockage automatique des résultats des analyses;

3. Le poids de l'échantillon est automatiquement entré dans le logiciel;

4Le réglage des canaux est facultatif.

5, dessin et stockage de courbes de décharge dynamiques, déchargement;

6. Différents modes de correction des résultats d'analyse, qui peuvent être corrigés manuellement ou par le biais de résultats d'analyse; peut être une correction en un seul point, peut également être une correction en plusieurs points;

7. Écranner les données, calculer la valeur moyenne, l'écart type, l'écart relatif, etc.

8, le nouveau logiciel peut être adapté à l'application de l'utilisateur, peut concevoir un certain nombre de lignes d'étalonnage, très pratique pour les utilisateurs à utiliser;

9, l'hôte peut et ordinateur, imprimante, jour électronique connexion égale pour obtenir la transmission de données;

10Le temps d'analyse et la valeur en blanc peuvent être réglés et la valeur en blanc de l'aide à la fusion peut être automatiquement supprimée;

11. Les utilisateurs peuvent stocker plusieurs méthodes d'analyse pour différents échantillons d'analyse.

12, peut stocker beaucoup de poids d'échantillon (la quantité est limitée par la capacité du disque dur de l'ordinateur).

13, peut produire un rapport de résultat au format normal.

14, peut être connecté à la base de données de l'utilisateur, réaliser la transmission à distance des résultats d'analyse, facile à réaliser la gestion en réseau des résultats d'analyse.

15, peut être rapidement déterminée par l'instrument.

16Le numéro d'échantillon peut être stocké et édité.

17, peut être appliquée à l'injection automatique d'échantillons, pour obtenir un fonctionnement automatique de l'instrument.

18, l'oxygène, l'azote et l'hydrogène peuvent être placés arbitrairement dans des canaux d'analyse élevés et bas, afin de répondre aux exigences d'analyse de différentes teneurs de différents matériaux.Les utilisateurs peuvent les combiner librement selon leurs besoins réels.

Numéro de série

Projet

Exigences

Les commentaires

1

Emballage

L'ensemble de la machine est emballé dans des boîtiers en bois, et faire un bon travail dans le tampon anti-collision et les mesures de fixation correspondantes, telles que la fixation à vis..

2

Les transports

Des mesures de protection efficaces doivent être prises pendant le transport pour éviter tout dommage au matériel.

3

Déchargement et manutention sur place

Tout cela par le fournisseur responsable, l'assistance à l'utilisateur.

4

Installation

Le fournisseur est responsable des matériaux et des outils nécessaires à l'installation; les utilisateurs fournissent gratuitement de l'eau, de l'électricité et d'autres sources d'énergie.

5

Débogage

Lors du débogage sur place, le personnel chargé de l'entretien, de la technologie et de l'exploitation des instruments et du matériel doit être instruit du processus de débogage.
