Rhéomètre sans rotor pour caoutchouc

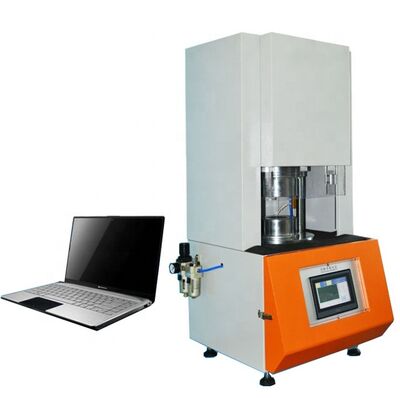

Rhéomètre en caoutchouc sans rotor Rhéomètre en caoutchouc vulcanisé sans rotor

Le vulcaniseur sans rotor est un instrument largement utilisé dans l'industrie de la transformation du caoutchouc pour contrôler la qualité des matières du caoutchouc, l'inspection rapide et la recherche de base du caoutchouc.Il fournit des données précises pour la combinaison optimale de la formule de caoutchouc, et peut mesurer avec précision des paramètres tels que le temps de cokage, le temps de vulcanisation positive, l'indice de vulcanisation et le couple grand et petit.

L'instrument de vulcanisation comprend: le moteur principal, l'ordinateur, la mesure de la température, le contrôle de la température, l'acquisition et le traitement des données, le capteur et le verrouillage électrique, etc.le circuit de mesure et de contrôle de la température est composé d'un module de mesure et de contrôle, résistance au platine et chauffage,qui peut suivre automatiquement le changement du réseau électrique et de la température ambiante et corriger automatiquement les paramètres PID pour atteindre l'objectif d'un contrôle rapide et précis de la températureLe système d'acquisition de données et le verrouillage électromécanique complètent la détection automatique du signal de moment du processus de vulcanisation du caoutchouc.affichage automatique en temps réel de la valeur de température et de la valeur réglée.Après vulcanisation, traitement automatique, calcul automatique, courbe d'impression de vulcanisation et paramètres de processus. Affichage du temps de durcissement et du moment de durcissement.L'ordinateur affiche le processus de vulcanisation en temps réel, et le changement de "température" et de "temps-couple" peut être clairement vu à partir de ce qui précède.

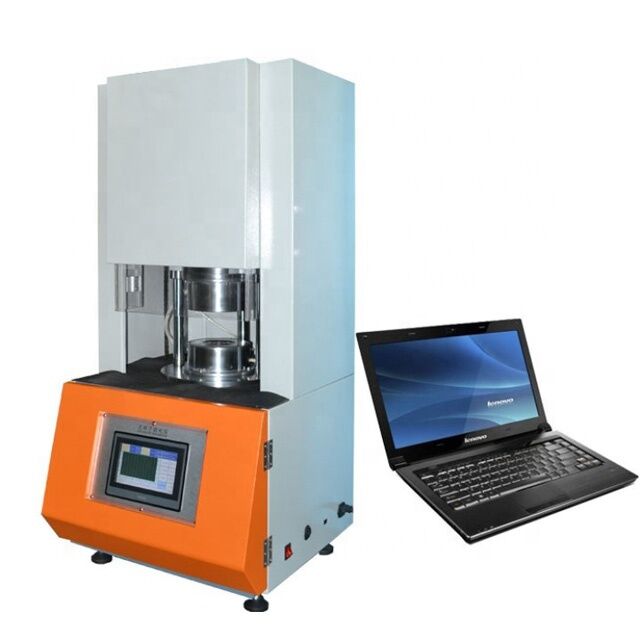

Rhéomètre en caoutchouc sans rotor Rhéomètre en caoutchouc vulcanisé sans rotor

Caractéristiques de la machine

Cet instrument d'essai présente les caractéristiques suivantes:

1. Haute précision et large plage de régulation de la température.

2. Fonction de programmation de l'horloge. (réglage et modification de l'heure)

3Échangez l'alimentation avec une technologie avancée et une large plage de stabilisation de tension.

4Importation de circuits intégrés et de composants de commande.

5Tous les caractères chinois.

6Il répond aux exigences de GB/t16584-1996 (les caractéristiques de vulcanisation du caoutchouc sont testées par un vulcaniseur sans rotor) et ISO6502.

Les microprocesseurs puissants utilisent des puces importées de haute qualité. D'une part, les ordinateurs et les microprocesseurs peuvent prendre les signaux des capteurs de couple et les enregistrer sur des graphiques.l'ordinateur et l'interface du module de mesure et de commande pour l'échange de données, et contrôler la température de la cavité.

Le vulcaniseur sans rotor est conçu avec une gamme de fonctions de verrouillage, y compris la fermeture de portes en verre en plastique. Si la porte n'est pas fermée, le moule ne se fermera pas.Ce n'est que lorsque la porte est fermée que le moule peut être fermé.- Avant que le travail puisse commencer.

Dans l'ensemble, par rapport aux autres modèles, ce type de vulcaniseur présente des performances plus stables, plus précises, moins chères et de meilleure qualité, et des fonctions complètes.Il s'agit d'un instrument pour tester les propriétés du caoutchouc.

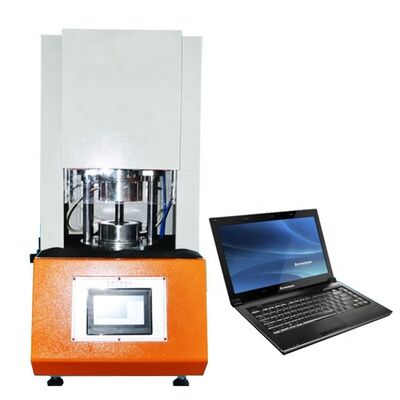

Rhéomètre en caoutchouc sans rotor Rhéomètre en caoutchouc vulcanisé sans rotor

Spécifications techniques et spécifications

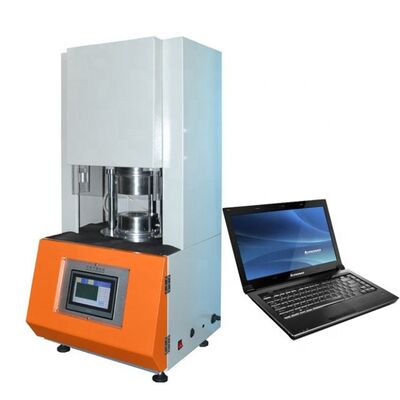

Rhéomètre en caoutchouc sans rotor Rhéomètre en caoutchouc vulcanisé sans rotor

Structure et principe

la structure

Le vulcaniseur sans rotor est une sorte d'instrument intelligent qui combine des principes mécaniques et électriques. Il se compose des parties suivantes:

A. Partie mécanique: elle est composée d'une coque, d'un moule supérieur et inférieur, d'un vibrateur, d'un capteur de force et d'une transmission.

B. Système de commande du compresseur d'air: il est composé d'une bouteille de moule ouverte et fermée, d'une soupape électromagnétique et d'un compresseur d'air;

C. Système de commande électronique: il est composé d'un système de mesure et de commande de la température et d'un dispositif de commande de porte;

D. Système d'essai et de contrôle: il est principalement composé de microprocesseur, système de commande par ordinateur, dispositif d'acquisition de données, dispositif de CA, processeur de données, commande moteur, commande d'ouverture et de fermeture du moule,et imprimante de rapportsL'imprimante est une imprimante HP et le papier est A4.

Principe de conception

L'échantillon de caoutchouc est placé dans la cavité du moule presque fermée et maintient une certaine température et pression.Une des cavités du moule vibre à une fréquence de 1.7 Hz avec une amplitude de 0,5° ou 1°. La vibration de la cavité du moule provoque une contrainte de cisaillement de l'échantillon et, en même temps,l'échantillon génère une contre-force (couple) dans la direction opposée à la cavité du mouleLa valeur de la force dépend de la rigidité de l'adhésif (module de cisaillement).

Avec le début de la vulcanisation, la rigidité de l'échantillon de caoutchouc augmente.et la force de réaction (couple) mesurée par le mécanisme de mesure de la force augmentera progressivement à une valeur stable ou à une valeur importante et sera affichée sur l'écran progressivementDans le même temps, une courbe de la relation correspondante entre le couple et le temps peut être vue, qui est généralement appelée "courbe de vulcanisation".La forme de la courbe et la température d'essai sont liées aux propriétés de l'adhésifAprès le test, les données et les courbes seront automatiquement stockées dans la base de données.

La forme de la courbe de vulcanisation dépend de la température d'essai et des propriétés de l'échantillon de caoutchouc.l'imprimante informatisée imprime les paramètres techniques correspondants.

Les données du rapport imprimé sont les suivantes:

ML: petit couple

MH: couple élevé

TS1 (temps de vulcanisation précoce et de cokage): ML ± 0,1 nm est le temps correspondant à l'augmentation du couple de 0,1 n · m sur la base de ML, calculé en minutes.

TS2 (temps de durcissement précoce et de cokage): ML± 0,2 nm est le temps correspondant à l'ajout de couple de 0,2 n · m sur la base de ML, calculé en minutes.

T10 (temps de vulcanisation initial) : ML+ (mh-ml) ×10%, le temps correspondant au moment où le couple atteint cette valeur, qui est calculée en minutes.

T50 (temps de vulcanisation qui peut être évalué avec précision): ML+ (mh-ml) × 50% du temps correspondant au moment où le couple atteint cette valeur, calculée en minutes.

T90 (temps de durcissement généralement bon): ML+ (mh-ml) × 90% du temps pendant lequel le couple atteint cette valeur, calculée en minutes.

VC (indice du taux de vulcanisation): VC=100/ (t90-ts1)
