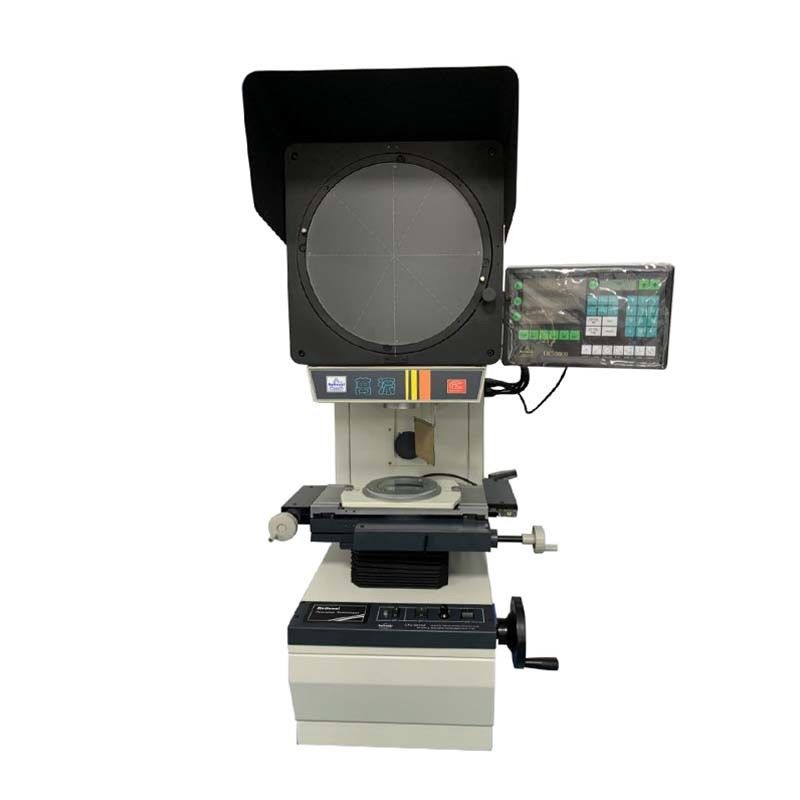

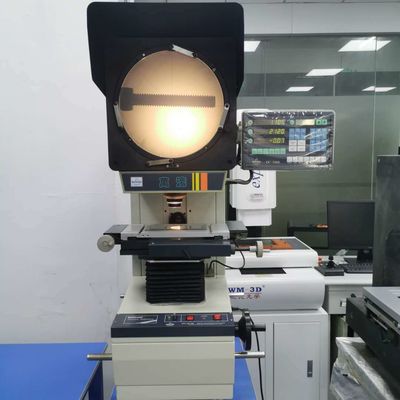

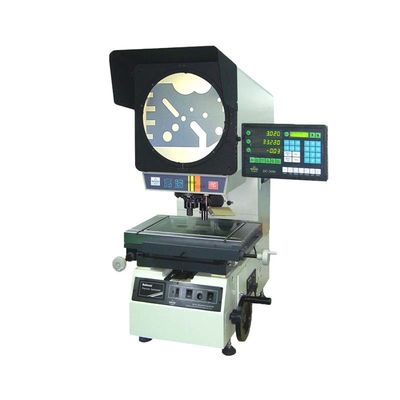

Comparatore Ottico Orizzontale Multi-Lente per Profili ad Alta Precisione

Modello

CPJ-3015A

CPJ-3020A

CPJ-3025A

CPJ-3030A

CPJ-3040A

Tavolo

Dimensione del tavolo in metallo

354 x 228 mm

404 x 228 mm

450 x 280 mm

500 x 330 mm

606 x 466 mm

Dimensione del tavolo in vetro

210 x 160 mm

260 x 160 mm

306 x 196 mm

321 x 221 mm

450 x 350 mm

Corsa asse X

150 mm

200 mm

250 mm

295 mm

400 mm

Corsa asse Y

100 mm

100 mm

150 mm

195 mm

300 mm

Corsa asse Z

100 mm (per la messa a fuoco)

Risoluzione display digitale assi X, Z,  ≤ (3 + L/200) μm

0.0005 mm

Errore di indicazione delle coordinate

(2.5 + L/100) μm

Dimensioni

L×P×A (mm)

780×780×1100

780×780×1100

810×780×1120

900×780×1120

1040×780 × 1120

Peso

Unità (kg)

160

160

180

250

250

Schermo del proiettore

Dimensione schermo (mm)

Ø 312 Gamma utilizzabile>Ø 300 (con la linea del misuratore)

Gamma rotazione schermo

 0°~360°

Risoluzione digitale rotazione

1' o 0.01°

Lenti

Ingrandimento

10 X

(Opzionale)

20X

(Opzionale)

50X

(Opzionale)

100X

(Opzionale)

Distanza di lavoro (mm)

77.7

44.3

38.4

25.3

Campo visivo nell'oggetto (mm)

Φ30

15

Φ6

Φ3

Altezza massima del pezzo (mm)

90

90

90

90

Sistema di elaborazione dati

Sistema di elaborazione dati multifunzione DC-3000, visualizzato in inglese, può essere utilizzato per raccogliere i dati e misurare il punto, la linea, il cerchio, l'angolo e la distanza.

Opzioni

Microstampante, rilevatore ottico di bordi, software M2D; descrizione dettagliata vedere l'allegato del proiettore.

Alimentazione

110V-240V (CA), 50/60HZ, Potenza totale = 400W
