एएसटीएम ई 466 चालक बल नियंत्रित निरंतर आयाम अक्षीय थकान परीक्षण उच्च तापमान क्रॉप थकान परीक्षण

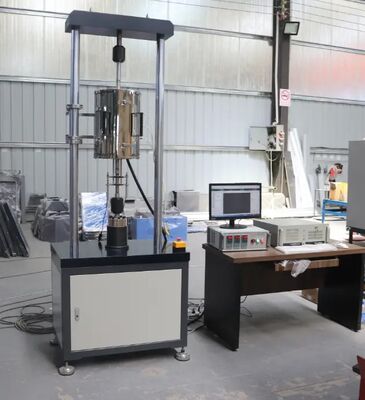

एएसटीएम ई466 संचालन बल नियंत्रित लगातार आयाम अक्षीय थकान परीक्षण उच्च तापमान रेंगना थकान परीक्षण मशीन

अवलोकन:

इलेक्ट्रो-हाइड्रोलिक सर्वो थकान परीक्षण मशीन (परीक्षण मशीन के रूप में संदर्भित) का उपयोग मुख्य रूप से कमरे के तापमान या उच्च तापमान पर धातु, गैर-धातु और मिश्रित सामग्री की गतिशील विशेषताओं का परीक्षण करने के लिए किया जाता है, परीक्षण मशीन निम्नलिखित परीक्षण कर सकती है:

यू तन्यता और संपीड़न परीक्षण

आप ग्रोथ टेस्ट में सफल हो गए

विद्युत नियंत्रक, सर्वो वाल्व, लोड सेंसर, विस्थापन सेंसर, एक्सटेन्सोमीटर और कंप्यूटर से बना बंद-लूप सर्वो नियंत्रण प्रणाली स्वचालित रूप से और सटीक रूप से परीक्षण प्रक्रिया को नियंत्रित कर सकती है, और बल, विस्थापन, विरूपण, टोक़ और कोण जैसे परीक्षण मापदंडों को स्वचालित रूप से माप सकती है।

परीक्षण मशीन साइन तरंग, त्रिकोणीय तरंग, वर्ग तरंग, सॉटूथ तरंग, एंटी-सॉटूथ तरंग, पल्स तरंग और अन्य तरंग रूपों का एहसास कर सकती है, और तन्यता, संपीड़न, झुकने, कम चक्र और उच्च चक्र थकान और अन्य यांत्रिक परीक्षण कर सकती है। पर्यावरण परीक्षण उपकरणों को विभिन्न तापमानों पर पर्यावरण सिमुलेशन परीक्षणों को पूरा करने के लिए भी कॉन्फ़िगर किया जा सकता है।

परीक्षण मशीन का संचालन लचीला और सुविधाजनक है। चलती बीम को उठाना, लॉक करना और नमूना क्लैंपिंग सभी बटन ऑपरेशन द्वारा पूरे किए जाते हैं। लोड करने के लिए उन्नत हाइड्रोलिक सर्वो ड्राइव तकनीक का उपयोग किया जाता है, नमूने के बल मूल्य और विस्थापन को मापने के लिए उच्च-परिशुद्धता गतिशील लोड सेंसर और उच्च-रिज़ॉल्यूशन मैग्नेटोस्ट्रिक्टिव विस्थापन सेंसर का उपयोग किया जाता है। बल, विरूपण, विस्थापन पीआईडी ​​नियंत्रण प्राप्त करने के लिए पूर्ण डिजिटल माप और नियंत्रण प्रणाली, प्रत्येक नियंत्रण को आसानी से बदला जा सकता है। परीक्षण सॉफ़्टवेयर WINDOWS XP/Win7 चीनी वातावरण, शक्तिशाली डेटा प्रोसेसिंग फ़ंक्शन, स्वचालित भंडारण, परीक्षण स्थितियों और परीक्षण परिणामों के प्रदर्शन और मुद्रण में काम करता है। परीक्षण प्रक्रिया पूरी तरह से कंप्यूटर द्वारा नियंत्रित होती है, और परीक्षण मशीन वैज्ञानिक अनुसंधान संस्थानों, धातुकर्म निर्माण, राष्ट्रीय रक्षा, कॉलेजों और विश्वविद्यालयों, मशीनरी विनिर्माण, परिवहन और अन्य उद्योगों के लिए एक आदर्श लागत प्रभावी परीक्षण प्रणाली है।

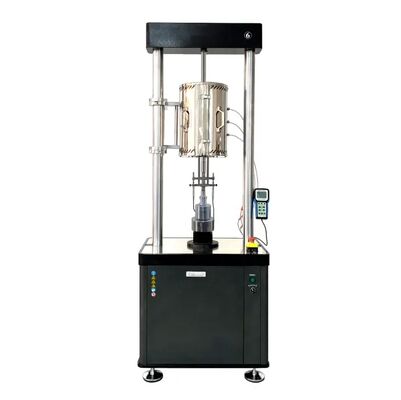

एएसटीएम ई466 संचालन बल नियंत्रित लगातार आयाम अक्षीय थकान परीक्षण उच्च तापमान रेंगना थकान परीक्षण मशीन

प्रासंगिक मानक

1) जीबी/टी 2611-2007 "परीक्षण मशीन के लिए सामान्य तकनीकी आवश्यकताएँ"

2) जीबी/टी16825.1-2008 "स्थैतिक एकअक्षीय परीक्षण मशीन परीक्षण भाग 1: तनाव और (या) दबाव परीक्षण मशीन परीक्षण और बल प्रणाली का अंशांकन"

3) जीबी/टी 16826-2008 "इलेक्ट्रो-हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन"

4) जेबी/टी 8612-1997 "इलेक्ट्रो-हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन"

5) जेबी9397-2002 "तन्यता थकान परीक्षण मशीन तकनीकी स्थितियाँ"

6) जीबी/टी 3075-2008 "धातु अक्षीय थकान परीक्षण विधि"

7) जीबी/टी15248-2008 "धातु सामग्री अक्षीय निरंतर आयाम कम चक्र थकान परीक्षण विधि"

8) जीबी/टी21143-2007 "धातु सामग्री की अर्ध-स्थैतिक फ्रैक्चर कठोरता के लिए समान परीक्षण विधि"

9)एचजी/टी 2067-1991 रबर थकान परीक्षण मशीन की तकनीकी स्थितियाँ

10) धातु सामग्री की लीनियर इलास्टिक प्लेन स्ट्रेन फ्रैक्चर कठोरता के लिए एएसटीएम ई399-09 किक मानक परीक्षण

11) एएसटीएम ई1820 2001 फ्रैक्चर क्रूरता का एक माप जेआईसी परीक्षण मानक

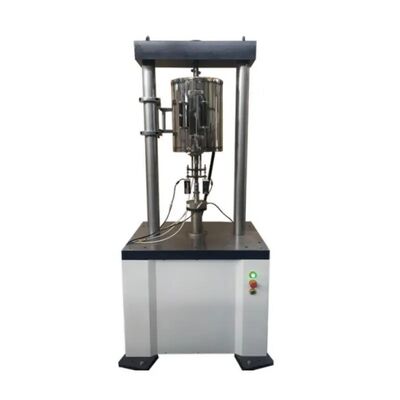

एएसटीएम ई466 संचालन बल नियंत्रित लगातार आयाम अक्षीय थकान परीक्षण उच्च तापमान रेंगना थकान परीक्षण मशीन

मुख्य तकनीकी सूचकांक

स्थैतिक अधिकतम परीक्षण बल: 200kN

गतिशील अधिकतम परीक्षण बल: 200KN

स्थैतिक परीक्षण बल माप सीमा: 3.0kN ~ 200kN (1% ~ 100%FS)

गतिशील परीक्षण बल माप सीमा: 2.5kN ~ 200kN (1% ~ 100%FS)

परीक्षण बल रिज़ॉल्यूशन कोड: 1/300000

परीक्षण बल संकेत सटीकता: ±0.5% के भीतर

विस्थापन मापने की सीमा: 0 ~ 50 (±25) (मिमी)

विस्थापन माप घटक: 0.001 मिमी

विस्थापन माप की सापेक्ष त्रुटि ±0.5% के भीतर है

विस्थापन माप की सापेक्ष त्रुटि ±0.5% के भीतर है

आयाम आवृत्ति: 0.01-0.5HZ

संग्रह आवृत्ति: 0.01 ~ 25 हर्ट्ज

मानक परीक्षण आवृत्ति: आयाम ≥±5mm 1Hz पर

परीक्षण तरंगरूप ज्या तरंग, त्रिभुज तरंग, वर्ग तरंग, अर्ध ज्या तरंग, अर्ध कोज्या तरंग, अर्ध त्रिभुज तरंग, अर्ध वर्ग तरंग, आदि

होस्ट के मुख्य पैरामीटर

परीक्षण स्थान (बिना फिक्स्चर के) 500 मिमी

आंतरिक प्रभावी चौड़ाई 550 मिमी
