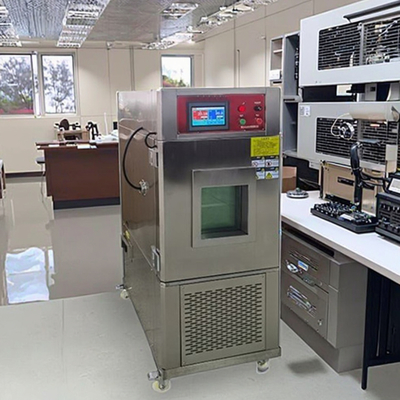

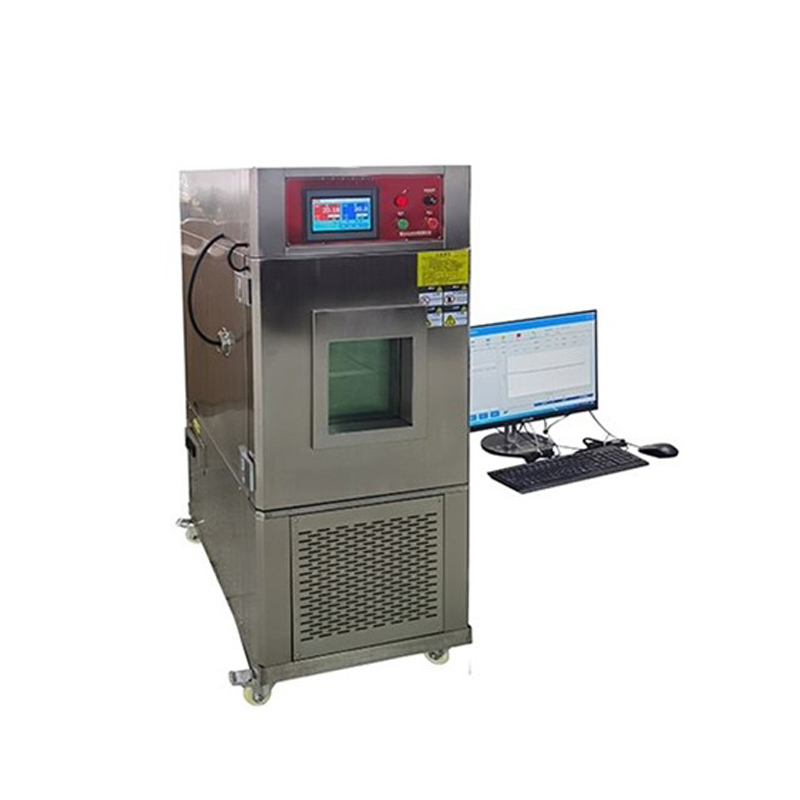

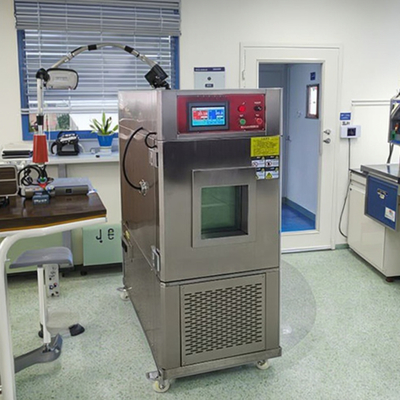

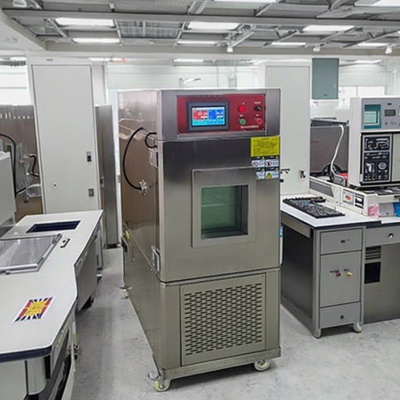

FZ/T 73036 73054 Textil Feuchtigkeitsabsorption Wärmeerzeugung Leistungstester

Testbereich und Genauigkeit des Temperaturanstiegswerts

0 - 100°C, Auflösung 0,01°C

Prüfbereich und Genauigkeit für den durchschnittlichen Temperaturanstiegswert

0 - 100°C, Auflösung 0,01°C

Abmessungen des Studios

350 mm × 300 mm × 400 mm (Breite × Tiefe × Höhe)

Erkennungs- und Prüffunktionen

Verwendung von Vierkanal-Erkennung, Temperaturbereich 0 - 100°C, Auflösung 0,01°C; unterstützt gleichzeitige Prüfung von drei Proben; erzeugt nach Abschluss der Prüfung eine Temperaturvariationskurve,mit automatischer Ergebnisberechnung und Berichterstattung

Temperaturregelungsbereich

0 - 100°C, Auflösung: 0,01°C

Temperaturschwankungen

≤ ±0,5°C

Relative Luftfeuchtigkeitskontrolle

30% bis 90% ± 3%

Windgeschwindigkeit

0.3 m/s bis 0,5 m/s (verstellbar)

Prüfzeitregelung

0 Minuten: 1 Sekunde bis 99 Minuten: 59 Sekunden; Auflösung: 1 Sekunde; Prüffehler: ±1 Sekunde

Kabelgewinde

Einer an der Seite der Prüfbox, Durchmesser 50 mm

Hohles Beobachtungsfenster aus Glas

Abmessungen ungefähr: 200 × 250 mm

Tür

Einzeltüren; Türverschluss mit doppelschichtigen Silikongummi-Streifen

Ausgang von Kondenswasser

Ausgestattet auf dem Gehäuse

Innenraum der Prüfkammer und Material der Karosserie

Innenraum der Prüfkammer: 1 mm dicke SUS304 Edelstahlplatte; Kastenkörper: 1 mm dicke Edelstahl

Komponenten zwischen den Luftkanälen

In der Luftkanalzwischenschicht am einen Ende des Studios sind Heizungs-/Feuchtigkeitsgeräte, Kühlverdampfer, Bläsermotoren, Lüfterblätter und andere Komponenten installiert

Isoliermaterial

Polyurethanschaum mit einer Dicke von 100 mm; hervorragende Isolationswirkung, kein Frost oder Kondens auf der Außenseite der Prüfkammer

Kontroll- und Schutzsystem

Kontinuierliche PID-Steuerung; verwendet SSR-Festkörperrelais als Heizantriebe (sicher und zuverlässig); mit einem separaten Übertemperaturschutzsystem

Kompressor

Der Kernbestandteil des Kühlsystems ist ein vollständig geschlossener Kompressor aus Frankreich (Taikang), der ein Kühlsystem bildet, das den Kühlanforderungen der Arbeitskammer entspricht.Das Kältesystem besteht aus einem Hochdruckkältezyklus und einem Niederdruckkältezyklus.Der Verdampfer des Niederdruckzyklus fungiert als Kondensator des Hochdruckzyklus

Ölseparator

Ausgestattet mit dem Ölseparator "Aico" ALCO aus Europa und Amerika (um sicherzustellen, dass der Kompressor ausreichend Kühlöl hat und eine Leistungsreduktion der Wärmetauscher vermeidet)

Kühlverbrennungsgerät

In der Luftröhrenkammer an einem Ende der Prüfkammer; durch einen Bläsermotor für einen schnellen Wärmeaustausch belüftet

Maßnahmen zur Regulierung der Energiewirtschaft

Die Kühlkapazität des Systems wird unter Berücksichtigung der wichtigsten technischen Indikatoren anhand verschiedener Kühlraten und Temperaturbereiche angepasst.Erlässt zusätzliche Maßnahmen zur Regulierung der Energieeffizienz, wie z. B. die Temperaturregelung des Verdampfers, Energieregulierung und Energie-Regulierung bei Warmluftumleitungen zur Verringerung des Energieverbrauchs von Geräten bei gleichzeitiger Einhaltung der wichtigsten technischen Indikatoren

Luftkanalsystem

Ausgerüstet mit einem innercirkulierenden Luftzufuhrsystem für eine hohe Einheitlichkeit.Ventilatorblätter und andere Vorrichtungen sind in der Luftröhrenkammer an einem Ende der Kammer verteilt.Ein Ventilator läßt die innere Luft zirkulieren: Die Luft in der Kammer wird von unten in den Luftkanal gezogen, erwärmt und gekühlt und dann von oben aus ausgeblasen.Luft, die mit den Proben einen Wärmeaustausch durchlaufen hat, wird für eine wiederholte Zirkulation in den Luftkanal zurückgezogen, um die Temperaturanforderungen zu erfüllen

Kühlmittel

R404a

Macht

Ungefähr 3,5 kW

Abmessungen

Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe b der Richtlinie 2008/57/EG ist die Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 der Richtlinie 2008/57/EG durchzuführen.

Stromversorgung

220V ± 10% V 50Hz
