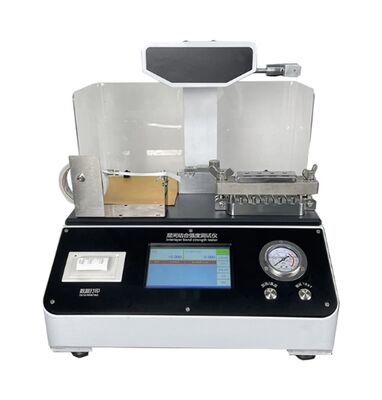

Testeur de résistance interne à la liaison Scott Paper and Board ASTM T569 TAPPI-UM403 Équipement de test de liaison de plis

Équipement d'essai de force de liaison interne ASTM T569 TAPPI-UM403

Description détaillée
LR-F789 Testeur de résistance des liaisons entre couches par micro-ordinateur conformément à la norme GB/T 26203 "Détermination de la résistance des liaisons dans le papier et le carton" (type Scott)adapté à l'essai de résistance à la liaison interne du papier composite d'emballage pour sacs en papier kraft alimentaireLa conception de l'instrument est basée sur un pendule en chute qui produit un choc à grande vitesse sur l'échantillon de papier, le sandwiching de l'échantillon de papier entre deux bases de ruban adhésif double.L'impact du pendule mesure l'énergie totale nécessaire pour diviser les fibres internes de l'échantillon en deux couches le long de la direction Z. Il est utilisé pour tester la résistance à l'écaillage entre les couches de papiers industriels tels que le panneau isolant électrique, le papier de tube de fil et le panneau gris.voitureIl s'agit de l'agriculture, de l'industrie médicale, mécanique et électrique, de l'agriculture, de la cosmétique, de l'électronique, de la construction, de l'alimentation, de l'emballage et d'autres industries.

Équipement d'essai de force de liaison interne ASTM T569 TAPPI-UM403

Principe de fonctionnement
La combinaison de ruban adhésif double face - échantillon - ruban adhésif double face forme une structure sandwich qui est pressée entre une enclume plate en métal et un bloc en aluminium,qui est frappé par un pendule contre la surface interne supérieure du bloc en aluminiumEn mesurant la position de l'oscillation, on peut voir que le corps est en train de se déplacer.l'énergie absorbée par l'échantillon pendant le processus de défaillance est calculée;, exprimé en J/m2.

Selon la norme
Le produit doit être présenté à l'autorité compétente de l'État membre où il a été fabriqué.

Équipement d'essai de force de liaison interne ASTM T569 TAPPI-UM403

Caractéristiques du produit
1Affichage tactile, commutation libre entre le chinois et l'anglais,
2. pression adhésive, la pression peut être réglée automatiquement;
3. Avec fonction de traitement statistique des données d'essai;
4. La machine a une forte rigidité et une structure stable pour éviter les pertes d'énergie causées par les vibrations pendant l'essai;
5. Préhension et positionnement fiables des échantillons pour réduire les erreurs d'échantillonnage causées par l'échantillonnage;
6. Connexion facultative à l'ordinateur pour dessiner automatiquement la courbe des données d'essai en temps réel (facultatif)

Paramètre technique
1Taille de l'échantillon: 25,4 mm × 25,4 mm
2Quantité d'essai: 25,4×128 mm,5 ensembles d'échantillons
3, épaisseur d'essai: (0,1 à 5) mm
4, angle d'impact: dégagement d'énergie d'impact standard Angle de 90°
5, mode de libération: libération automatique
6, plage de mesure: 0 à 1000 J/M2 (fichier A: 0 à 500 J/M2; B (500 à 1000 J/M2)
7, indiquant une erreur: fichier A: ± 1J/M2; B: ± 2J/M2
8, précision de l'instrument: 0,001J/M2
9, simple: J/M2, lbf/in2 échangeur
10, résolution: 0,001lbf/in2, 5000 impulsions encodeur de haute précision
11, interface homme-machine: système de commande à écran tactile de 7,0 pouces
12, sortie d'impression: imprimante thermique intégrée modulaire
13, pouce de pied: 500×400×650 mm
14, poids: environ 70 kg
15, serrage pneumatique

Configuration du produit:
Configuration standard: machine hôte, ruban adhésif double face pour l'instrument de liaison intercalaire, papier d'impression thermique, câble d'alimentation, manuel, certificat, carte de garantie
Optionnel: échantillonneur à combinaison entre couches, logiciel informatique de liaison, câble de communication, etc.

Le champ d'application:
Papyrus isolant: test de résistance à la liaison entre les couches de carton électrique et de carton isolant
Papier à tubes de fil: test de résistance à l'adhésion entre couches de papier à tubes de fil, de papier à tubes de fil, de papier kraft
Carton gris: toutes sortes de carton gris, carton, test de résistance à l'adhésion entre couches de carton composite
Carton: épreuve de résistance à l'adhésion entre couches de carton bovin, de carton blanc, de papier blanc
Boîte d'emballage: boîte de couleur, boîte à cigarettes, épreuve de résistance à l'adhérence entre couches de boîte d'emballage
Autres: Essai de la résistance des liaisons entre couches d'autres papiers industriels nécessitant une transformation
