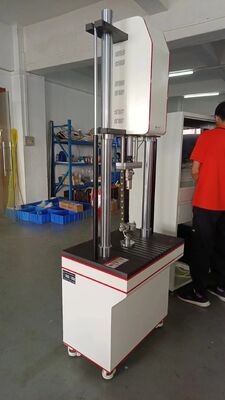

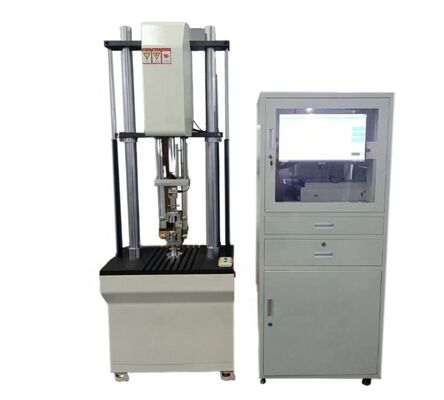

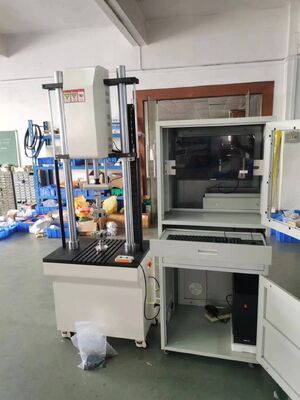

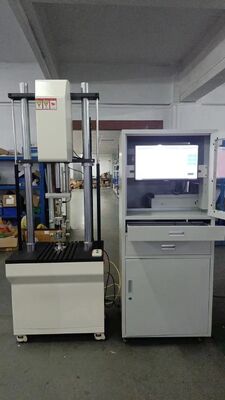

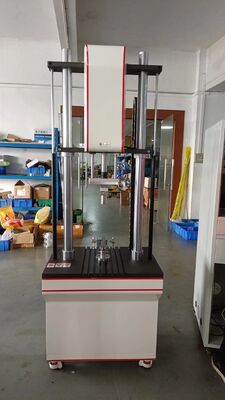

Máquina de ensayo de fatiga por servo/probador de fatiga 5000N

Máquina de ensayo de fatiga por servo/ensayador de fatiga 5000N

PIntroducción del producto

El banco de ensayo adopta la tecnología de accionamiento del servomotor y el sistema de carga vertical adopta el cilindro eléctrico para aplicar la fuerza,que puede hacer prueba de fatiga dinámica y prueba de rendimiento estático de varias partes. Equipado con software de prueba profesional puede realizar la carga, prueba de deformación, puede mostrar todo el proceso de la curva de prueba.El ensayo de este sistema se da cuenta de un control de circuito cerrado preciso y prueba de fatiga electrónicaEl banco de pruebas es potente y fácil de operar.

Máquina de ensayo de fatiga por servo/ensayador de fatiga 5000N

Descripción del régimen

Anfitrión:

La máquina de ensayo está compuesta por una estructura de doble columna, un sistema de control, un sistema de ensayo, un sistema de corriente fuerte y accesorios.

El mecanismo de carga de la máquina de ensayo utiliza un cilindro servoeléctrico controlado por servocircuito cerrado con alta fiabilidad y alto rendimiento.El cilindro eléctrico convierte el movimiento de rotación del servomotor en el movimiento lineal de la barra de empuje a través del movimiento mecánico del tornillo de plomo y el par de tornillos de plomoCon la característica de control de circuito cerrado del servomotor, el control preciso de empuje, velocidad y posición se puede realizar fácilmente.tecnología de control numérico y tecnología de bus (red), se realiza el control del programa y del bus (red). Debido a su fácil control y uso, se dará cuenta del control de movimiento de precisión que el cilindro y el cilindro hidráulico no pueden lograr.El cilindro eléctrico para la carga está montado en la viga, que gira el tornillo de plomo mediante una rueda giratoria, ajustando así el espacio de ensayo.

Servomotor de selección de cilindros eléctricos, tornillo de bolas de precisión, función perfecta, rendimiento avanzado, uso confiable.(El diagrama del principio de funcionamiento y el diagrama de configuración son los siguientes)

Máquina de ensayo de fatiga por servo/ensayador de fatiga 5000N

Cuadro de parámetros del cilindro eléctrico

Las principales características funcionales son las siguientes:

1) La amplitud y la frecuencia se pueden ajustar libremente.

2) Impresión digital del número y frecuencia de las vibraciones.

3) Los tiempos de prueba preestablecidos se detienen automáticamente, mayor eficiencia.

4) Función de visualización en tiempo real de la curva fuerza-tiempo de ensayo.

5) El software muestra el valor de la fuerza, el desplazamiento, etc., y muestra la curva correspondiente.

Modo de control: fuerza de ensayo, control de circuito cerrado PID de desplazamiento, dibujar automáticamente la curva de ensayo.

2- Aparatos y software eléctricos:

El sistema de medición y control del microordenador está compuesto por una placa de control especial, un ordenador, una unidad de accionamiento servo, un software, un gabinete de control, etc.desarrollado por nuestra empresa para completar el control de todo el proceso de prueba. Display en tiempo real de varios parámetros de prueba. sistema de datos informáticos utilizando el software operativo Windows, interfaz china, pantalla de pantalla de varios parámetros de prueba y curvas de prueba,puede ser conveniente para el almacenamiento de datos, análisis e impresión.

El software tiene la función de protección contra la fuerza y el desplazamiento, y la protección del software debe ajustarse antes del ensayo.Cuando el desplazamiento está controlado, la protección de la fuerza está puesta.

Equipado con un gabinete de control de corriente fuerte, un gabinete de control con controlador de servomotor y una unidad de corriente fuerte.
