ISO 137 ASTM D2130 Máquina de análise de amostras de secção transversal de fibras BS 2043

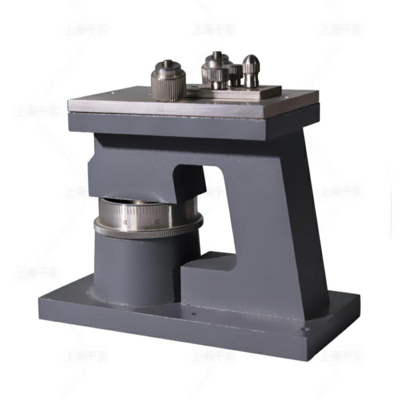

Fatiador de Fibras de Precisão ISO 137 ASTM D2130 BS 2043 Máquina de Análise de Amostras de Secção Transversal de Fibras

Em conformidade com as normas

ASTM D2130, BS 2043, DIN 53811, ISO 137, IWSTM 24, IWTO 8-6

Âmbito de aplicação

Instrumento de corte de fibra de precisão, usado para criar amostras de secção transversal precisas de fibras, de modo a facilitar exames ou pesquisas adicionais sob um microscópio. Também pode produzir lâminas para observação microscópica, testes e análise.

Detalhes do produto

Insira um feixe de fibras desengorduradas no pequeno orifício na parte superior do fatiador. O meio inserido é adequado para o feixe de fibras e pode ser seco. O feixe de fibras é colocado no ejetor, e a espessura necessária da amostra de fibra é determinada usando um micrômetro, e então uma fatia fina pode ser cortada com uma lâmina.

Amostras representativas têm as seguintes características e podem ser usadas para identificar fibras: Contorno da fibra

Espessura da camada epidérmica

Tipo, padrão, contorno e posição da camada medular

Distribuição de pigmentos

Penetração do corante

Instruções de operação

1. Gire o micrômetro para a posição inferior;

2. Desaperte os dois parafusos na placa de cobertura, remova a placa de cobertura;

3. Passe a fibra pelo pequeno orifício da placa de cobertura e exponha uma pequena seção;

4. Aperte os parafusos na placa de cobertura, empurre a placa de pressão em direção ao lado do pequeno orifício, pressione a fibra e trave a porca na placa de pressão;

5. Use uma lâmina para cortar a fibra ao longo da placa de cobertura;

6. Gire o micrômetro para expor a espessura da fibra desejada;

7. Aplique cola de algodão de fogo;

8. Use uma lâmina para cortar a fibra ao longo da placa de cobertura.
