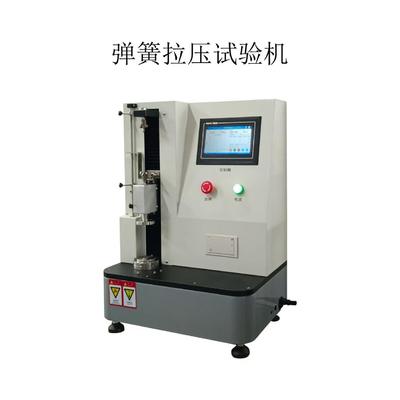

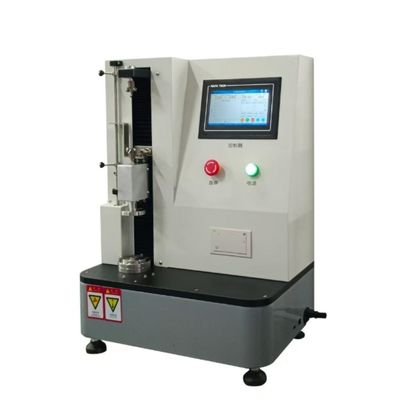

I. Produktbeschreibung:
Diese Prüfmaschine ist nach den technischen Vorschriften von JB/T7796-1995 "Technische Bedingungen für Feder- und Druckmaschinen" hergestellt.Es wird hauptsächlich zur Prüfung der Festigkeit verschiedener präziser spiraler Federn und elastischer Komponenten verwendet, d. h. Prüfung der Prüfkraft der Feder unter einer bestimmten Verformungsmenge oder Bestimmung der Prüfkraft der Feder in einer bestimmten Höhe.
Diese Maschine kann nach den Anforderungen der Benutzer auf verschiedene Prüfgeräte angepasst werden.
II. Hauptfunktionen und Merkmale:
Hardwareteil
Mainframe: Einfach mit einem einzigen Arm und drei Säulen. Der Mainframe wird durch mechanische Finite-Element-Analyse analysiert, um eine ausreichende Steifigkeit und Festigkeit des Rahmens zu gewährleisten.Das Getriebesystem verwendet Kugelschraubenpaare mit nullem Abstand, um die Genauigkeit und Haltbarkeit der Prüfresultate zu gewährleisten.Der Rahmen des Großrechners wird durch Führungspfeiler geleitet, um die Steifigkeit des Rahmens zu gewährleisten.
Übertragungssystem: Besteht aus synchronen Zahnriemen, Präzisionskugelschraubenpaaren und Führungsteilen usw.
Antriebssystem: Zur Antriebsleistung des Systems werden Schrittmotoren verwendet.
Messsteuerungssystem: Das Prüfkraftmesssteuerungssystem besteht aus hochpräzisen Lastsensoren, Messverstärkern, A/D-Wandlern und stabilisierten Stromversorgungen.das Steuerungssystem zur Messung der Verschiebung besteht aus photoelektrischen Encodern, Frequenzverdoppelungsformkreise, Zählkreise usw. Durch verschiedene Signalverarbeitung realisiert es Funktionen wie Computeranzeige, Steuerung und Datenverarbeitung.
Sicherheitsschutzvorrichtungen: Schutz vor Überlastung von mehr als 10%, Schutz vor Grenzstellung des Scheinbalkens, Schutz vor Überstrom, Überspannung, Schutz vor Übergeschwindigkeit usw.
Teil zur Kalibrierung der Software
Kalibrierung des Kraftwerts: Verwendung der Drei-Punkte-Kalibrierungsmethode, um die Prüfkraftwerte präziser und genauer zu machen.
Verschiebungskompensation: Die durch den Sensor verursachte Verformung kann kompensiert werden.die durch den Sensor verursachte Verformung und die allgemeine Steifigkeit der Maschine beeinflussen nicht die Genauigkeit der Verschiebung.
Sicherheitsfunktionen:
Mit Hilfe der Hochgeschwindigkeitszählerfunktion dreht sich die obere Pressenplatte automatisch mit einer Geschwindigkeit von 300 mm/min.Bestimmung der unteren Pressplatte als Nullpunkt der Verschiebung. Dann kehrt es automatisch in eine Position zurück, die 50 mm von der unteren Pressenplatte entfernt ist, und stoppt. Dies gewährleistet eine höhere Präzision der Prüfmaschine und reduziert die Zufälligkeit der manuellen Drehung.
Hat Grenzfunktion: An den Spannungs- und Druckgrenzstellen sind Grenzschalter zum Schutz vor versehentlicher Bedienung vorhanden.
hat eine Kräfteinstellungsfunktion, die in unerwarteten Situationen eine Schädigung der Ausrüstung durch Federn wirksam verhindert.
Hat eine Einstellfunktion für den Verschiebungsschutz
Hat eine Verformungsschutzfunktion
Bei einem Unfall während des Tests kann es sofort gestoppt werden.
Beschreibung des Datendruckinhalts
Es kann die Prüfdaten verschiedener Prüfmodi klassifizieren.
Ich...II)Steuerungssoftware:
Diese Mess- und Steuerungssoftware besteht aus funktionalen Modulen wie dynamischer Kommunikation, Datenerfassung, Ergebnisbeobachtung, Datenabfrage, Datenverarbeitung und Druck.Es gewährleistet die Effizienz und Genauigkeit der Datenerfassung, und das Ergebnis ist bequem und schnell.
Diese Mess- und Steuerungssoftware weist im Aussehen die Vorteile einer klaren Schnittstelle, eines attraktiven Erscheinungsbildes und einer bequemen Bedienung auf.
Bei der Erstellung von Tests ist es notwendig, dass die einzelnen Tests in einer Reihe von Schritten durchgeführt werden.die Echtzeit-Datenerhebung und die Echtzeit-Kurvenzeichnung erfolgen;. Die Access-Datenbank wird zur Datenspeicherung verwendet und erleichtert die gemeinsame Nutzung von Ressourcen und die erneute Analyse durch die Benutzer.und die Testergebnisse können jederzeit eingesehen und gedruckt werdenDas Format des Prüfberichts kann je nach den unterschiedlichen Anforderungen der Benutzer geändert werden.Die Datenverarbeitung der Prüfmaschine für Prüfdaten entspricht vollständig den Normen der Federprüfmaschine.
Kontrollmethode: Mehrfache Kontrollmethoden, insbesondere wie folgt:
a) Die Prüfkraft P eingestellt und die Verformungsmenge F der Feder ermittelt.
b) Stellen Sie den Verformungsbetrag F fest und ermitteln Sie die Prüfkraft P der Feder.
c) Die Prüfkraft P eingestellt und die verbleibende Federhöhe H ermittelt;
d) Stellen Sie die verbleibende Federhöhe H ein und ermitteln Sie die Prüfkraft P der Feder;
Die Präkompressionshöhe der Feder kann für die Präkompression eingestellt werden, und die Präkompressionszeiten können willkürlich eingestellt werden.
Die Testmaschine wird nach der Festlegung der Testzeiten automatisch nach den festgelegten Zeiten testen, ohne dass manuelle Eingriffe erforderlich sind.
Die Echtzeit-Hochgeschwindigkeits-Approximation und die Niedriggeschwindigkeits-Erhebung werden erreicht, um die Effizienz und Genauigkeit der Datenerfassung durch die Prüfmaschine zu gewährleisten.
Die Prüfgeschwindigkeit kann selbst eingestellt werden und kehrt nach Abschluss der Prüfung automatisch in die Ausgangsposition zurück.
Ein manuelles Mikro-Motion-Zuführungsgerät ist konfiguriert. Unter verschiedenen Belastungsbedingungen kann Mikro-Motion-Zuführung erreicht werden,die Kalibrierung und feine Anpassung der Verschiebung erleichtern.
Es kann automatisch die Segmentierteifigkeit P/ der Kompressionsfeder berechnen.
