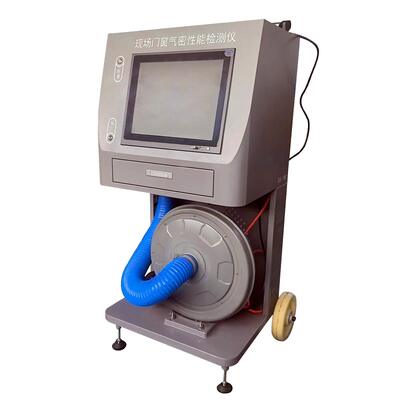

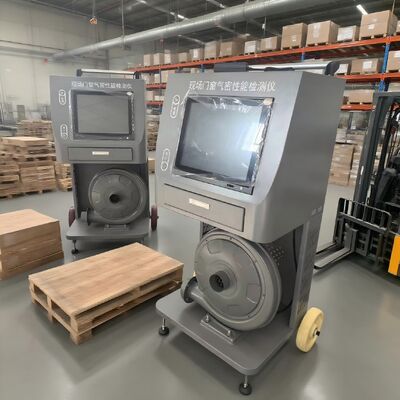

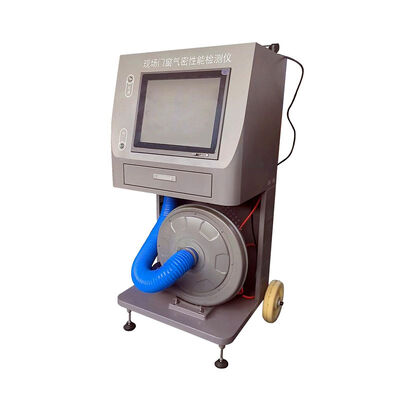

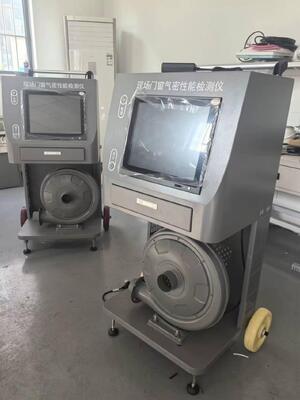

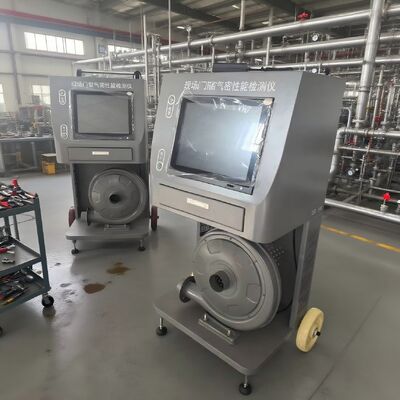

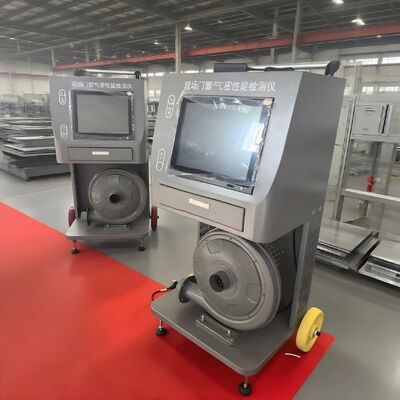

Testeur d'étanchéité automatique sur site pour bâtiments, machine d'essai de résistance au vent des fenêtres extérieures, testeur d'étanchéité à l'eau

Présentation du produit

Cet équipement de test d'étanchéité à l'air sur site pour fenêtres extérieures détecte et collecte automatiquement les paramètres de données basés sur les tests sur site des portes et fenêtres. Il représente la conception la plus optimisée pour les tests d'étanchéité à l'air sur site des portes et fenêtres. De plus, le logiciel a été modifié et amélioré pour s'adapter aux changements des normes de produits pour portes et fenêtres.

Normes de référence

GB/T5824-1986 "Série de dimensions d'ouverture des portes et fenêtres de bâtiment"

JGJ132-2007 "Norme d'inspection de l'efficacité énergétique des bâtiments résidentiels"

JG/T211-2007 "Méthodes de test sur site pour l'étanchéité à l'air, l'étanchéité à l'eau et la résistance à la pression du vent des fenêtres extérieures de bâtiment"

Guide d'utilisation

Préparation des tests

1. Nombre d'échantillons de test

Au moins trois échantillons du même type et de la même taille de fenêtre doivent être testés.

2. Exigences relatives aux échantillons de test

1) Les échantillons de test doivent être des produits qualifiés ou développés conformément aux dessins fournis. Aucune pièce inutile, aucune technique d'assemblage spéciale ou aucune amélioration ne peut être utilisée.

2) Le montage de l'échantillon doit être conforme aux exigences de conception.

3) L'échantillon doit être assemblé et correctement ajusté conformément aux exigences de conception, et doit être maintenu propre et sec.

3. Installation de l'équipement

1) Sélectionner les portes et fenêtres de l'échantillon de test. Fixer deux couches de film plastique sur l'échantillon, en les scellant. Découper un cercle de 75 mm de diamètre au centre du film plastique.

2) Fixer la bride en acier inoxydable sur le cercle du film plastique à l'aide des vis à main filetées intérieurement. Fixer la bride en acier inoxydable sur le trépied et ajuster la hauteur et la position du trépied. Fixer une extrémité du soufflet à la bride en acier inoxydable et la fixer avec un collier de serrage. Dans le même temps, fixer l'autre extrémité du soufflet à la sortie d'air de la chambre de test à l'aide d'un collier de serrage. La connexion entre l'échantillon et le cadre de montage doit être sûre et étanche. L'échantillon monté doit être vertical et le cadre inférieur doit être horizontal. Aucune déformation due à l'installation n'est autorisée.

3) Connecter la prise de la chambre de test à l'alimentation électrique via le cordon d'alimentation, et le câble de signal au port série de l'ordinateur via le port série.
