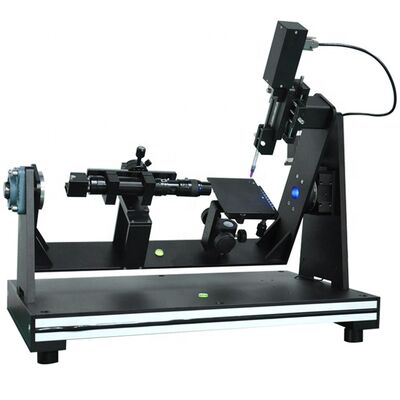

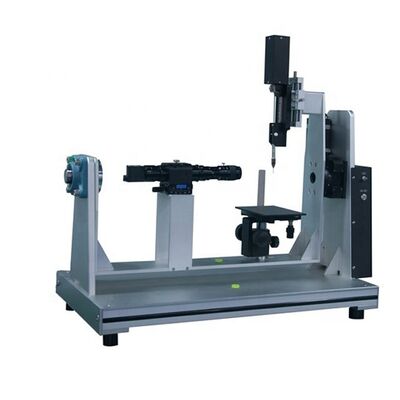

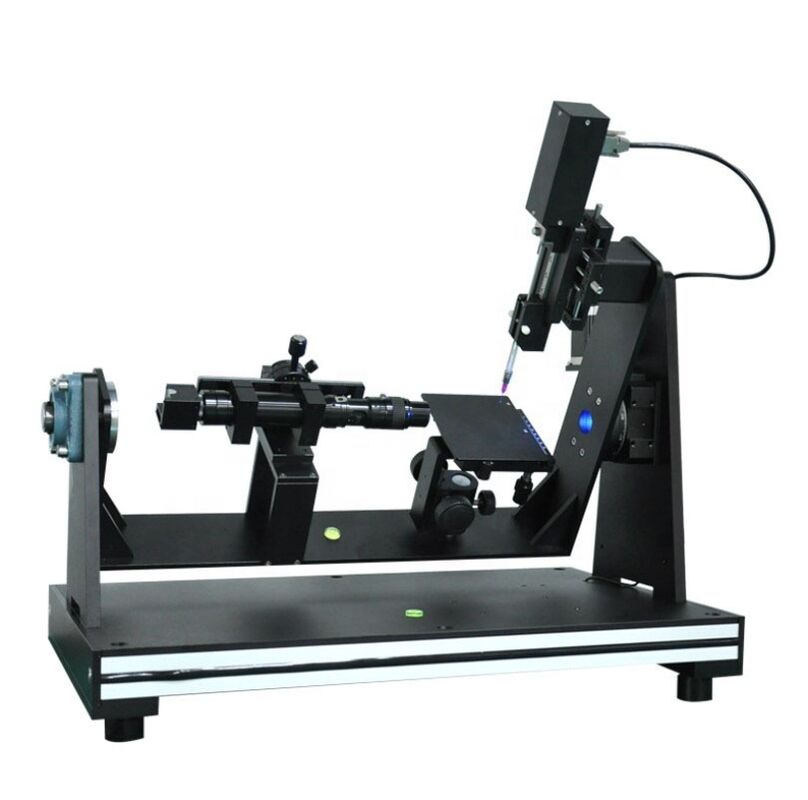

Instrument de mesure de l'angle de contact optique à inclinaison intégrale

Instrument de mesure de l'angle de contact optique à inclinaison intégrale

préface

Comme nous le savons tous, la science et l'ingénierie des nanomatériaux sont devenues un sujet de recherche mondial. Le concept d'angle de contact de mouillage est souvent impliqué dans la recherche sur la modification de surface des nanomatériaux. Le soi-disant angle de contact fait référence à l'angle formé lorsque les deux tangentes de l'interface gaz-liquide et de l'interface solide-liquide pincent la phase liquide au point de jonction triphasique solide-liquide sur la surface solide, goutte à goutte sur un plan horizontal solide.

Domaine d'application

Industrie des panneaux TFT-LCD : mesure de la propreté des panneaux de verre et de la qualité du revêtement ; Mesure de la qualité des circuits imprimés TFT, des filtres de couleur, des films conducteurs ITO, etc.

Recherche sur les matériaux chimiques : recherche et discussion sur les matériaux imperméables et hydrophiles ; Activité de surface et tension et mouillabilité des détergents ; Mesure de l'énergie de surface d'amélioration de la viscosité et de l'adhérence.

Instrument de mesure de l'angle de contact optique à inclinaison intégrale Présentation du produit

L'instrument de notre société est fabriqué grâce à une technologie moderne. L'instrument est équipé d'une caméra numérique CCD spéciale, d'un microscope zoom haute résolution et d'un système de source de lumière de fond LED haute luminosité. Mettre en œuvre une micro-injection et un mouvement précis de haut en bas, de gauche à droite. En même temps, une table à structure de tige télescopique est également conçue, pouvant s'adapter aux différentes occasions d'augmentation de l'épaisseur du matériau des utilisateurs. Le cadre de l'instrument peut être ajusté en fonction de la bonne taille du style, élargissant ainsi le champ d'utilisation de l'instrument. Le logiciel est équipé d'une fonction de correction, et les résultats de plusieurs tests peuvent être enregistrés dans le même rapport en même temps, afin que les utilisateurs puissent mieux contrôler les données matérielles. L'instrument est de conception esthétique, facile à utiliser et répond aux besoins des utilisateurs. Il convient aux utilisateurs qui déterminent l'angle de contact dans diverses industries.

Instrument de mesure de l'angle de contact optique à inclinaison intégrale Paramètres techniques :

Plage de mesure de l'angle de contact : 0-180 °

Précision de la mesure de l'angle de contact : ±0,10

Plage de mesure de la tension interfaciale : 0-1000 mN/m ; Précision de mesure : 0,01 mN/m

Système de goutte à goutte automatique de haute précision : micro-pompe d'injection industrielle de haute précision ; Précision de la goutte : 0,1 micron

Pièce d'étalonnage d'instrument de haute précision d'angle de contact : pièce standard d'étalonnage d'angle d'angle d'origine allemande 3 ° 5 ° 8 ° 60 ° 90 ° 120 ° 115 °

Méthode de mesure :

Présentation du matériel :

Dimension hors tout de l'hôte : 820 mm (longueur) * 320 mm (largeur) * 580 mm (hauteur)

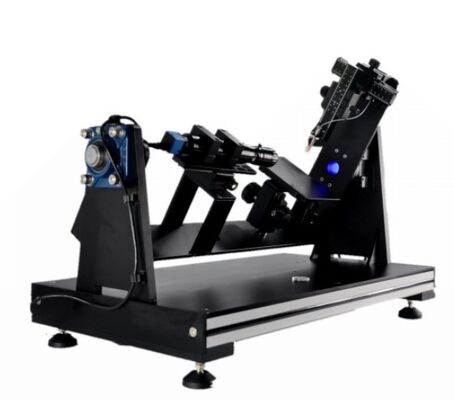

Angle d'inclinaison : 0-90 degrés

Poids net : 18 KG

Taille de la table : 120 mm * 150 mm

Mouvement de la table : haut et bas 50 mm ; Environ 50 mm ; Environ 30 mm

Taille maximale de l'échantillon : 10 pouces

Mouvement de l'échantillonneur : haut et bas 100 mm ; Environ 100 mm

Mouvement de l'objectif industriel : 180 mm avant et arrière (réglage fin 3 mm)

Objectif industriel : microscope zoom continu télécentrique haute résolution 0,7x * -4,5x

CCD : puce industrielle haute vitesse importée d'origine SONY ; 25 images par seconde, 60 images par seconde, 300 images par seconde, 1000 images par seconde

L'angle de l'objectif peut être ajusté : regarder en haut, regarder droit en haut, regarder en bas à partir de plusieurs perspectives

Source de lumière : LED peut ajuster la source de lumière froide industrielle de tonalité bleue ; Durée de vie de plus de 20 000 heures

Alimentation et alimentation : 220 V/60 HZ

 Normes nationales :

GB/T 24368-2009 (test des contaminants hydrophobes sur la surface du verre)

SY/t5153-2007 (détermination de la mouillabilité des roches réservoirs)

ASTM D 724-99 (2003) (méthode d'essai de la mouillabilité de surface du papier)

ASTM d5946-2004 (mesure de l'angle de contact entre le film plastique et l'eau)

ISO15989 (mesure de l'angle de contact de l'eau du film plastique et du film mince traité à la couronne)
