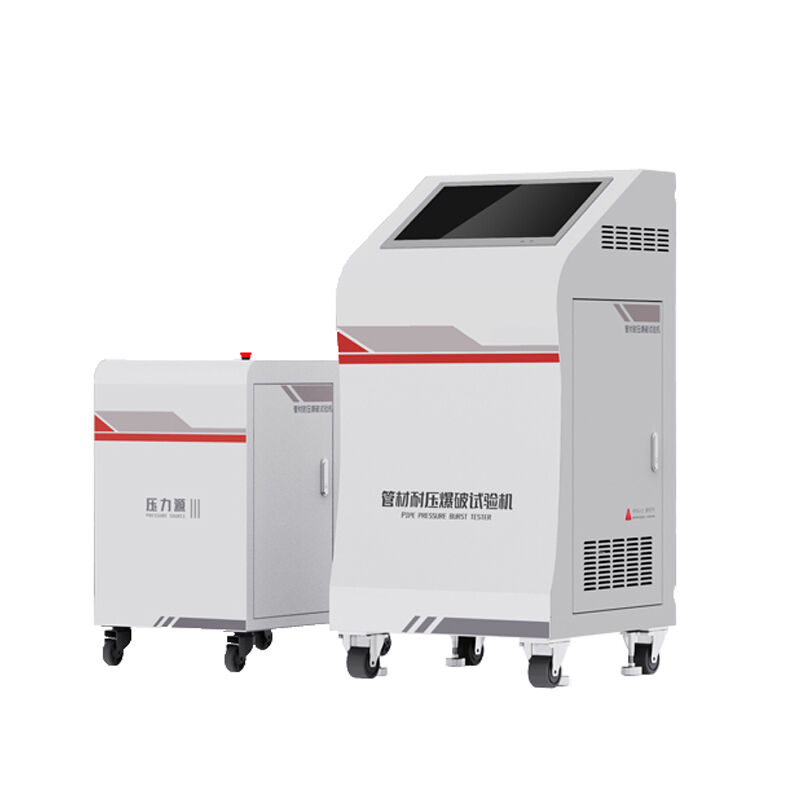

Machine d'essai de pression hydrostatique pour tubes ISO 1167 Testeur de pression hydrostatique pour tubes en plastique

Machine d'essai de tuyaux à pression hydrostatique ISO 1167 Testeur d'éclatement de pression hydrostatique de tubes en plastique

Aperçu

LR-La machine d'essai d'éclatement hydrostatique GY-10 convient à la détermination de l'éclatement hydraulique instantané des tuyaux en plastique pour divers transports de fluides et du temps de résistance aux dommages des tuyaux thermoplastiques sous pression constante à long terme.

La machine d'essai hydrostatique adopte un contrôle centralisé par PC intégré (ci-après dénommé PC). Chaque voie est un module,

Chaque module est équipé d'un micro-ordinateur, qui est utilisé pour recevoir les instructions de contrôle du PC intégré, réaliser le contrôle et alimenter constamment le PC en informations de contrôle via le bus série, et le PC complète les fonctions de collecte et de stockage des données de test. Il a les fonctions d'identification de la rupture du tuyau, de surveillance en temps réel, de récupération des données d'appel, d'impression, de stockage des résultats des tests, de paramètres de prétraitement des échantillons, etc.

Répondre à la norme

GB/T6111-2018:Méthode d'essai pour la résistance à la pression interne des tuyaux thermoplastiques pour le transport de liquides

GB/T15560-95:Méthode d'essai pour l'éclatement hydraulique instantané et la résistance à la pression des tuyaux en plastique pour le transport de fluides

IS01167-2006:Tuyaux, raccords et assemblages thermoplastiques pour le transport de fluides -- Détermination de la résistance à la pression interne -- Partie 1 : Méthode générale

IS01167-2006:Tuyaux, raccords et assemblages thermoplastiques pour le transport de fluides -- Détermination de la résistance à la pression interne -- Partie 1 : Méthode générale

ASTM D1598-2004:Tuyau, plastique, sous pression interne constante, temps de défaillance (pas de document S/S)

ASTM D1599:Méthode d'essai standard pour Résistance à la pression hydraulique à court terme des tuyaux, tubes et raccords en plastique1

Principe de fonctionnement

Entrez des paramètres tels que la contrainte annulaire, l'épaisseur de paroi et le diamètre extérieur moyen du tuyau sur le PC, et calculez automatiquement la pression d'essai. Les données sont transmises à la machine inférieure (système embarqué MCU) via le port série RS232, et la machine inférieure effectue automatiquement une pression constante sur le tuyau, la pompe haute pression génère une source de pression de liquide haute pression, et le tuyau haute pression est livré à l'échantillon dans la boîte à température constante moyenne via le système de contrôle de la pression. Effectuer un essai hydrostatique ou un essai d'éclatement du tuyau de longue durée. Les résultats des essais de cet équipement peuvent pleinement refléter le niveau de qualité des produits de l'entreprise.

Machine d'essai de tuyaux à pression hydrostatique ISO 1167 Testeur d'éclatement de pression hydrostatique de tubes en plastique

Caractéristiques de l'instrument

1. Caractéristiques de l'hôte (système de contrôle central de la pression)

Mode d'interface principal du système :

Mode d'affichage intégré multicouche, chaque voie peut afficher la pression, le temps, la courbe de température

Conception modulaire intégrée :

L'hôte peut être installé avec plus de 30 modules de contrôle standard, chaque module de contrôle peut être connecté à une station indépendante, un hôte peut être des dizaines de stations pour un contrôle séparé, ne pas interférer les uns avec les autres, le nombre de modules peut être librement augmenté et réduit à l'intérieur de l'hôte, facile à mettre à niveau et à entretenir.

Fonctions de conception diversifiées :

Il peut être utilisé pour les essais hydrostatiques à long terme des pipelines et les essais d'éclatement des tuyaux (chaque voie peut être utilisée pour les essais d'éclatement et de pression), et il peut également être utilisé pour les essais de stabilité thermique des tuyaux thermoplastiques en état hydrostatique.

Chaque canal dispose d'un contrôle de pression à plusieurs étages, d'une vitesse de réponse rapide, pour assurer un contrôle de pression stable ; Il peut prolonger la durée de vie de l'électrovanne.

Haute précision et stabilité :

Afin d'assurer la stabilité à long terme de l'instrument, la technologie de base et les composants clés de la machine sont achetés dans le monde entier, et l'origine provient de sociétés et de marques célèbres aux États-Unis, en Allemagne, au Japon et au Royaume-Uni, pour assurer la haute précision et la haute stabilité de l'instrument.

Large plage de contrôle de la pression :

La plage de contrôle de la pression de chaque station est de 0,4 à 10 MPa ; Réglage arbitraire de 0,4 à 20 MPa.

Garantie de haute fiabilité :

Tous les composants électriques, mécaniques et logiciels sont protégés par des mesures de sécurité. Tels que l'anti-fuite, l'anti-court-circuit, l'anti-statique, l'anti-interférence, l'anti-fuite, l'anti-panne de courant, l'anti-mauvaise manipulation, etc.

Assemblage modulaire intégré :

Chaque voie est équipée d'une unité de microcontrôle et d'une unité de contrôle d'électrovanne, qui n'interfèrent pas les unes avec les autres, et la rupture d'un essai n'affecte pas l'essai normal des autres voies.

Interface anglaise et conception humanisée :

L'interface de contrôle principale a un affichage en temps réel de la pression du circuit principal de l'ordinateur, une fonction d'affichage en temps réel du pic de pression de dérivation, dans l'interface principale de test peut choisir d'afficher la pression de synchronisation de chaque station, la pression réglée, le temps restant, le temps réglé, le temps de test de retard, la température de la boîte de support et les remarques et autres informations, en un coup d'œil, sans entrer dans l'interface monocanal peut être un aperçu du contenu concerné.

Les produits sont divisés en trois parties :

Hôte de pression, réservoir d'eau, fixation. Chaque partie du modèle de spécification est sélectionnée par l'utilisateur, mais peut également entreprendre une personnalisation spéciale du client.

2. Système de source de pression :

La pression principale provient d'une source intégrée, une source de pression peut être connectée à plusieurs hôtes

Haute pression principale, grand débit

Large plage de pression, la pression de stockage peut être ajustée

Peut ajouter un module de réapprovisionnement automatique en cas de manque d'eau pour s'assurer que le corps de la pompe n'est pas endommagé en raison de la coupure d'eau

Faible bruit, sûr et stable

L'instrument est livré avec des fonctions de protection contre les fuites et de protection contre le manque d'eau

 Machine d'essai de tuyaux à pression hydrostatique ISO 1167 Testeur d'éclatement de pression hydrostatique de tubes en plastique

Paramètre technique
