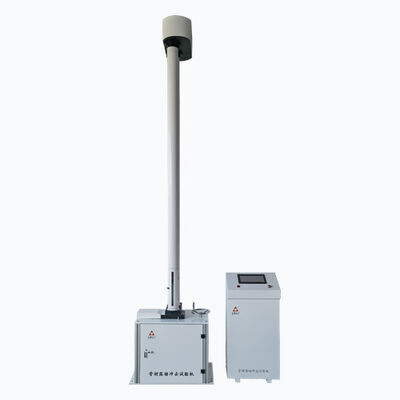

Machine d'essai d'impact du marteau de chute de tuyau ASTM D2444 Testeur d'impact de tuyau en PVC PE PP

Machine d'essai d'impact du marteau de chute de tuyau ASTM D2444 Testeur d'impact des tuyaux en PVC PE PP

Vue d'ensemble des instruments

Il convient à la détermination de la résistance aux chocs des tuyaux en PVC-U, en PVC-C, en PP, en PE, en plastique pour les tuyaux de communication souterrains et autres tuyaux.Il s'agit d'un instrument d'essai idéal pour les tests, unités de production, industrie des matériaux de construction et unités de recherche scientifique.

Caractéristiques des instruments

La machine d'essai a pour fonction de prévenir les chocs secondaires, en utilisant un système de servo CA, la vitesse de levage du marteau, une bonne précision de positionnement, une efficacité d'essai élevée, une faible résistance à l'air,mesure automatique de la hauteur, la hauteur de levage du marteau peut être réglée de manière arbitraire, la hauteur du marteau de levage peut être calibrée automatiquement, le poids du marteau d'impact peut être assemblé par poids,le taux de capture du dispositif anti-impact secondaire est de 100%;. réglage en fer en forme de V pour s'adapter à différents diamètres de l'échantillon, chute de marteau pour mouvement en chute libre, selon les exigences de la commande pour répondre à d'autres normes de marteau d'impact,dispositif de décharge du marteau, dispositif anti-impact secondaire par transmission pneumatique. Deux méthodes d'essai, la méthode de passage et la méthode de dégradation, sont applicables.La hauteur de levage du marteau peut être réglée arbitrairement, et la hauteur d'impact peut être réglée arbitrairement dans la plage de 50 mm ~ 2000 mm

(Le taux de capture du dispositif antichoc secondaire dans cette plage de hauteur est de 100%);

étalonnage automatique de la hauteur de levage;

Le poids d'impact peut être assemblé par poids;

Le taux de capture du dispositif antichoc secondaire est de: 100%;

Réglage en fer en forme de V pour s'adapter à différents diamètres de tuyaux et à différentes épaisseurs des échantillons de plaques, le casque peut être équipé d'accessoires spéciaux pour les essais d'impact;

La chute du marteau est un mouvement en chute libre (aucun frottement n'est introduit);

Les marteaux d'impact qui répondent à d'autres normes peuvent être fournis selon les exigences de la commande;

Le dispositif anti-impact secondaire adopte une capture pneumatique;

La salle d'échantillonnage est reliée au laboratoire et la température est la même que celle de l'environnement d'essai.

Machine d'essai d'impact du marteau de chute de tuyau ASTM D2444 Testeur d'impact des tuyaux en PVC PE PP

Répondre à la norme

Machine d'essai de l'impact du marteau de chute de tuyau LR-500M

Le nombre d'heures de travail est calculé en fonction de la période de travail.:Conditions techniques de la machine d'essai de l'impact du marteau à chute de matériaux non métalliques

Le produit doit être présenté dans un emballage de qualité supérieure.:Résistance aux chocs extérieurs des tuyaux thermoplastiques

Le nombre d'équipements utilisés est le suivant::Pièces en polyvinyle chlorure dur (PVC-U) pour l'approvisionnement en eau

Le nombre d'équipements utilisés est le suivant::Pièces en polyvinyle chlorure dur (PVC-U) pour irrigation à basse pression

Le produit doit être présenté dans la boîte de vitesses.:Pipe en polyvinyle chlorure dur (PVC-U) mousseuse en couche de noyau pour le drainage

La norme ISO 4422, ISO 3127, BSEN1411, BSEN744 et ainsi de suite

Principe de fonctionnement

The real impact rate of the batch (or continuous extrusion production) of the product can be measured by striking the specified part of the test sample from the specified height with the drop hammer of the specified quality and sizeCette méthode d'essai peut satisfaire les exigences techniques de différents produits en modifiant la qualité du marteau de chute ou en modifiant la hauteur. La valeur maximale admissible TIR est de 10%.

Taux d'impact réel:

Lorsque l'ensemble du lot de produits est testé, le nombre total de dommages par choc divisé par le nombre total de chocs équivaut au taux d'impact réel, exprimé en pourcentage.

Dommages:

Lorsqu'elles sont observées à l'œil nu, les fissures, fissures ou ruptures de l'échantillon causées par l'impact sont appelées dommages,et l'indentation ou la décoloration de l'échantillon causée par l'impact du marteau à goutte à goutte n'est pas considérée comme un dommage. Cadre principal et rail de guidage:

Fixé verticalement, peut être réglé et vertical, libération libre du marteau de chute, étalonnage, le taux d'impact du marteau de chute du tuyau ne peut pas être inférieur à 95% du taux théorique.

Corps de marteau:

Le corps du marteau doit être conforme aux dispositions de la figure 1 et du tableau 2, la tête du marteau doit être en acier, l'épaisseur minimale de la paroi doit être de 5 mm,la surface de la tête du marteau ne doit pas présenter de bosses, des rayures et d'autres défauts visibles qui affectent les résultats de l'essai, le marteau de chute d'une masse de 0,5 kg et 0,8 kg doit avoir un marteau d25,et le marteau à goutte à goutte d'une masse égale ou supérieure à 1 kg doit avoir un marteau d90.

Détenteur de l'échantillon:

Un support en forme de V avec un angle de 120° ne doit pas être inférieur à 200 mm de longueur et doit être fixé de manière à ce que la projection verticale du point d'impact du marteau de chute soit inférieure ou égale à 2.5 mm de la ligne centrale du support en VLors de l'inspection d'arbitrage, on utilise le haut ou le support à vis en plomb.

Dispositif de libération:

Le marteau de chute peut être laissé tomber à une hauteur de 2 mètres au moins, ce qui signifie que la hauteur de la surface de l'échantillon, ** à ±10 mm.Il devrait y avoir un dispositif pour empêcher le deuxième impact du marteau de chute, et le taux de capture de rebond du marteau de chute doit être garanti à 100%.

Étapes d'essai:

1, conformément aux dispositions des normes de produits pour déterminer la qualité du marteau de chute et la hauteur d'impact.

2, le diamètre extérieur de l'échantillon est inférieur ou égal à 40 mm, chaque échantillon ne résiste qu'à un seul choc.

3, lors de l'essai d'impact de l'échantillon dont le diamètre extérieur est supérieur à 40 mm, on effectue d'abord l'impact du marteau de chute sur la ligne de marquage n° 1, si l'échantillon n'est pas endommagé, on effectue ensuite l'impact sur la ligne de marquage n° 1.2 ligne de marquage jusqu'à ce que l'échantillon soit endommagé ou que toutes les marques soient touchées une seule foisLes échantillons sont impactés un par un jusqu'à ce que le résultat de la décision soit obtenu.

Machine d'essai d'impact du marteau de chute de tuyau ASTM D2444 Testeur d'impact des tuyaux en PVC PE PP

Paramètre technique
