 Invoering

De Zebra Method Detector is ontworpen en vervaardigd in overeenstemming met de technische vereisten van de nationale norm GB11614-2009 "Flat Glass". Het is een testinstrument dat wordt gebruikt om de optische vervormingshoek (Zebrahoek) van floatglas te meten. Het is een essentieel kwaliteitsinspectieapparaat voor floatglasproductiebedrijven en is ook toepasbaar op verschillende glaskwaliteitsinspectie-instellingen op alle niveaus.

Principe en blokdiagram

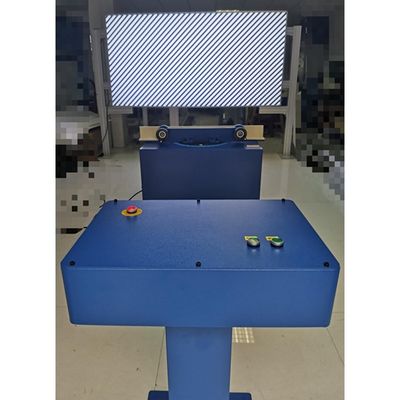

De principeillustratie van de Zebra Method Detector wordt getoond in de figuur. Het bestaat uit een Zebra lichtbakscherm, een gegradueerde draaischijf en een schakelkast. De lichtbak verlicht het Zebra-scherm gelijkmatig. De waarnemer staat op 9 meter afstand van het scherm en regelt de rotatie van de draaitafel via de knoppen op de bedieningsconsole. Het glasmonster wordt rechtop op de glasdrager geplaatst en de vervorming van de zebrastrepen wordt door het glasmonster waargenomen. De kritische hoek van de vervorming van de Zebrastreep (de hoek tussen de evenwijdige lijn van het glas en het Zebrascherm) wordt gemeten. Op dit moment is de hoek die op de draaitafel wordt weergegeven de optische vervormingshoek van dit glasmonster.
