Uygulama Alanı

Fiber incelik analizatörü, yeni bir insan-bilgisayar etkileşimli lif çapı ölçüm ve analiz aracıdır. This instrument connects an optical microscope with a computer through a high-resolution industrial camera and relies on professional analysis software to complete tests such as fiber diameter and cross-sectional areaYün ve tavşan kılı gibi hayvan liflerinin çapını ölçmek ve çeşitli doğal ve yapay karışık liflerin içeriğini belirlemek için kullanılabilir.doğruluk: 0,1 μm.

Uyum standartları

GB/T 10685-2007 "Yün lif çapı için test yöntemi - projeksiyon mikroskobu yöntemi"

GB/T 13835.6-2009 "Tavşan Tüyleri için Test Metotları - 6. Bölüm: Diametre - Projeksiyon Mikroskopu Yöntemi"

GB/T 3364-2008 "Karbon lif çapı ve lif sayısı için test yöntemleri"

GB/T 16988 "Özel Hayvan Elyafları ve Yün Karışımlarının İçeriğinin Belirlenmesi"

FZ/T30003 "Pambuk ve keten karışımlı ürünler için nicel analiz yöntemi - Mikroskopik projeksiyon yöntemi"

SN/T0756 "İçe ve ihracat için pamuk/fener karışımı ürünleri için niceliksel analiz yöntemi - Mikroskopik projeksiyon yöntemi"

Özellikleri

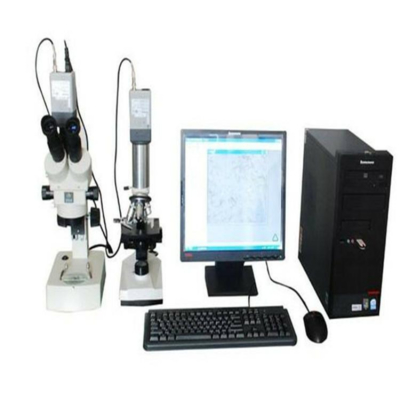

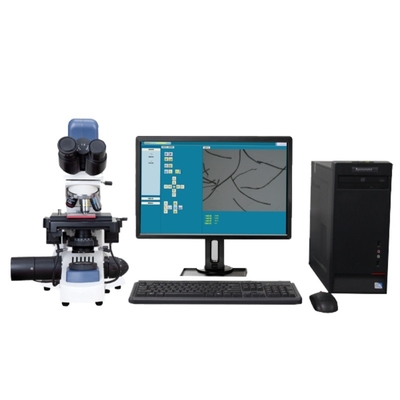

1Sistem, bilgisayar dijital görüntü işleme teknolojisini benimsiyor ve bir bilgisayar, bir kamera, bir mikroskop, bir yazıcı ve algılama yazılımından oluşuyor.Otomatik lif çapı ölçüm fonksiyonu ve çevrimiçi yardım fonksiyonu sağlar.

2Çeşitli hayvan liflerinin, kimyasal liflerin, özel şekilli liflerin ve içi boş liflerin çapraz kesim morfolojisini gözlemlemek ve çapraz kesim alanını ölçmek için kullanılır.

3Özel şekilli liflerin özel şekil derecesini test edebilir.

4Karışık ürünlerdeki tek liflerin çapraz kesim morfolojisinin analizi ve alan ölçümü yoluyla, çeşitli karışık ürünlerin lif içeriğini elde edilebilir.

5Profesyonel analiz yazılımı benimsenmiştir. Veriler ve raporlar EXCEL biçiminde çıkarılır ve standart raporlar sağlanır.

Fonksiyon Girişi

1Elyafların Nitelikli Analizi:

FZ/T 01057.3 "Tekstiel Elyaf Kimlik Deneme Metotları - Bölüm 3: Mikroskopik Metot"

AATCC 20 "Liflerin Niteliksel Analizi"

2Fiber çapı testleri:

GB/T 10685 "Yün liflerinin çapı için test yöntemi - projeksiyon mikroskobu yöntemi"

ISO 137 "Yün liflerinin çapının belirlenmesi - projeksiyon mikroskobu yöntemi"

IWTO-8 "Yün liflerinin çap dağılımını ve yün ve diğer hayvan liflerinin mikroprojesyon yoluyla medülasyon yüzdesini belirleme yöntemi"

GB/T 3364 "Karbon liflerinin çapı ve eşdeğer çapı için test yöntemi (mikroskop yöntemi) "

3Otomatik çap ölçümü:

GB/T 20732-2006 "Optik Fiber Diameter Analyzer"

IWTO-47-00 "Optik Fiber Diameter Analyzer ile yün liflerinin ortalama çapını ve dağılımını belirleme yöntemi için spesifikasyon"

4. Elyaf içeriği testleri:

GB/T 16988 "Özel Hayvan Elyafları ve Yün Karışımlarının İçeriğinin Belirlenmesi"

ISO 17751:2007 "Hayvan Elyafları - Kaşmir, Yün, Diğer Hayvan Tüyleri ve Karışıkları için Mikroskobik Kvantitatif Analiz Metotları"

FZ/T 30003-2009 "Pambuk-Linen Karışıklıkları Ürünleri için Nüfussal Analiz Yöntemi - Mikroskopik Projeksiyon Yöntemi"

FZ/T 32004-2009 "Pambık-Linen Karışıklıkları Ürünleri için Nüfussal Analiz Metodu - Mikroskopik Projeksiyon Metodu"

Aracın çapını ölçmek için iki fonksiyon mevcuttur.

1Uzunluk çapı ölçüm yöntemi

Dairesel kesitli lif örnekleri için, lifler düzleştirildikten sonra cam slayt üzerinde doğrudan paralel olarak düzenlenebilir.Diametre otomatik olarak fiber mikroskop kamerası aracılığıyla ekrandaki lif kenarına tıklayarak ölçülebilir.

2Çapraz kesim alanı yöntemi

Dairesel olmayan kesitli lif örnekleri için, lif örnekleri önce HAAKE mikrotomu kullanılarak dilimlenir.ve lif kesit alanı lif kamerası ile ekranda ölçülürDaha sonra, eşdeğer çap otomatik olarak hesaplanır.

Avantajlar

1Operatörler karanlık odanın dışında çalışabilir, yorgunluğu azaltabilir ve gösterimi artırabilir.

2Geleneksel tespit yöntemlerine kıyasla verimliliği önemli ölçüde artırır.

3Bulma kayıtları basılabilir, doğruluğu artırır ve gelecekteki referans için tartışmalı örnekler için görüntülerin basılmasına izin verir.

4Renk solmasına neden olmadan koyu lifler için algılama sonuçlarını arttırır.

5İngilizce yazılım, çapraz kesim yazılımı ve pamuk bez yazılımı ile birlikte gelir.

Teknik özellikler
