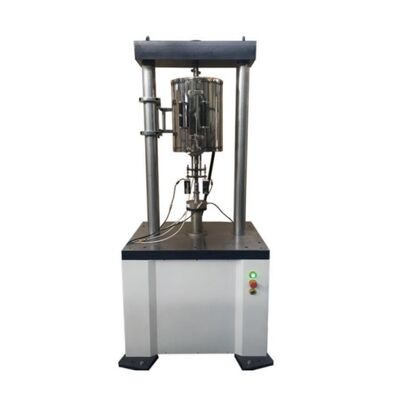

ASTM E399 Teste de ruptura por arrastamento por servo-hidráulico de fadiga Equipamento de teste de arrastamento persistente a altas temperaturas

Equipamento de teste de ruptura de fluência servo eletro-hidráulico ASTM E399 Máquina de teste de fluência persistente de alta temperatura

Visão geral:

A máquina de teste de fadiga servo eletro-hidráulica (referida como máquina de teste) é usada principalmente para testar as características dinâmicas de materiais metálicos, não metálicos e compósitos em temperatura ambiente ou alta temperatura, a máquina de teste pode realizar os seguintes testes:

você teste de tração e compressão

você quebrou o teste de crescimento

O sistema de servocontrole de circuito fechado composto por controlador elétrico, servoválvula, sensor de carga, sensor de deslocamento, extensômetro e computador pode controlar o processo de teste de forma automática e precisa, e medir os parâmetros de teste como força, deslocamento, deformação, torque e ângulo automaticamente.

A máquina de teste pode realizar onda senoidal, onda triangular, onda quadrada, onda dente de serra, onda anti-dente de serra, onda de pulso e outras formas de onda, e pode realizar fadiga de tração, compressão, flexão, baixo ciclo e alto ciclo e outros testes mecânicos. Os dispositivos de teste ambiental também podem ser configurados para realizar testes de simulação ambiental em diferentes temperaturas.

A operação da máquina de testes é flexível e conveniente. O levantamento da viga móvel, o travamento e a fixação da amostra são concluídos pela operação do botão. A tecnologia avançada de servo acionamento hidráulico é usada para carregar, sensor de carga dinâmica de alta precisão e sensor de deslocamento magnetostritivo de alta resolução são usados ​​para medir o valor da força e o deslocamento da amostra. Sistema totalmente digital de medição e controle para obter controle PID de força, deformação e deslocamento, cada controle pode ser transformado suavemente. O software de teste funciona no ambiente chinês WINDOWS XP/Win7, funções poderosas de processamento de dados, armazenamento automático, exibição e impressão de condições de teste e resultados de teste. O processo de teste é todo controlado por computador, e a máquina de teste é um sistema de teste ideal e econômico para institutos de pesquisa científica, construção metalúrgica, defesa nacional, faculdades e universidades, fabricação de máquinas, transporte e outras indústrias.

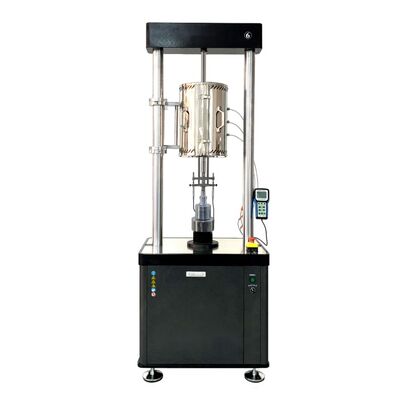

Equipamento de teste de ruptura de fluência servo eletro-hidráulico ASTM E399 Máquina de teste de fluência persistente de alta temperatura

Padrão relevante

1)GB/T 2611-2007 "Requisitos Técnicos Gerais para Máquina de Teste"

2)GB/T16825.1-2008 "Teste de máquina de teste uniaxial estático Parte 1: Teste de máquina de teste de tensão e (ou) pressão e calibração do sistema de força"

3)GB/T 16826-2008 "Máquina de testes universal servo eletro-hidráulica"

4)JB/T 8612-1997 "Máquina de teste universal servo eletro-hidráulica"

5) JB9397-2002 "Condições técnicas da máquina de teste de fadiga de tração"

6)GB/T 3075-2008 "Método de teste de fadiga axial de metal"

7)GB/T15248-2008 "Método de teste de fadiga de baixo ciclo de amplitude constante axial de materiais metálicos"

8)GB/T21143-2007 "Método de teste uniforme para resistência à fratura quase estática de materiais metálicos"

9)HG/T 2067-1991 Condições técnicas da máquina de teste de fadiga de borracha

10) Teste padrão ASTM E399-09 Kic para tenacidade à fratura por deformação plana elástica linear de materiais metálicos

11) ASTM E1820 2001 Uma medida do padrão de teste JIC de resistência à fratura

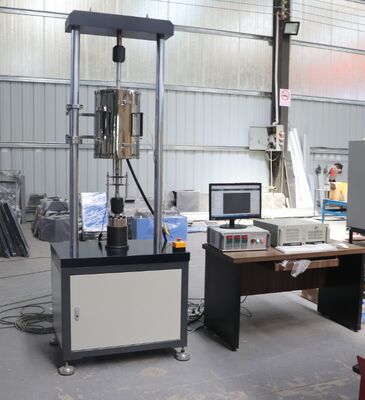

Equipamento de teste de ruptura de fluência servo eletro-hidráulico ASTM E399 Máquina de teste de fluência persistente de alta temperatura

Índice técnico principal

Força de teste máxima estática: 200kN

Força de teste máxima dinâmica: 200KN

Faixa de medição de força de teste estático: 3,0kN ~ 200kN (1% ~ 100%FS)

Faixa de medição de força de teste dinâmico: 2,5kN ~ 200kN (1% ~ 100%FS)

Código de resolução da força de teste: 1/300000

Precisão da indicação da força de teste: dentro de ± 0,5%

Faixa de medição de deslocamento: 0 ~ 50 (±25) (mm)

Componente de medição de deslocamento: 0,001 mm

O erro relativo da medição do deslocamento está dentro de ±0,5%

O erro relativo da medição do deslocamento está dentro de ±0,5%

Frequência de amplitude: 0,01-0,5 Hz

Frequência de coleta: 0,01 ~ 25Hz

Frequência de teste padrão: amplitude ≥±5mm a 1Hz

Teste de onda senoidal de forma de onda, onda triangular, onda quadrada, meia onda senoidal, meia onda cosseno, meia onda triangular, meia onda quadrada, etc.

Parâmetros principais do host

Espaço de teste (sem fixação) 500mm

Largura efetiva interna 550 mm

Lista de configuração de equipamentos
