Tester di trasmissione spettrale di vetro solare fotovoltaico Tester di trasmissione spettrale di vetro temperato Tester di macchina Test di laboratorio

Il tester di trasmittanza spettrale del vetro fotovoltaico è progettato e prodotto daLonroy.Viene utilizzato per testare la trasmittanza del vetro solare fotovoltaico ed è applicabile anche alle prove di trasmittanza del vetro float, del vetro isolante, del vetro temperato, del vetro laminato, del vetro rivestito, del vetro per autoveicoli, ecc.

I. Introduzione all'attrezzatura

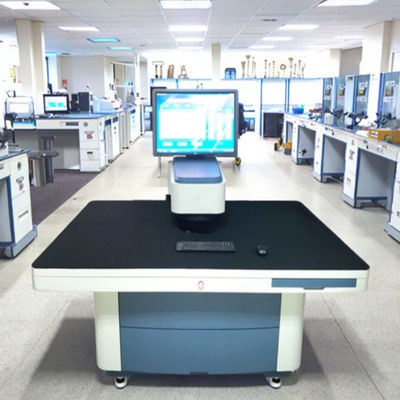

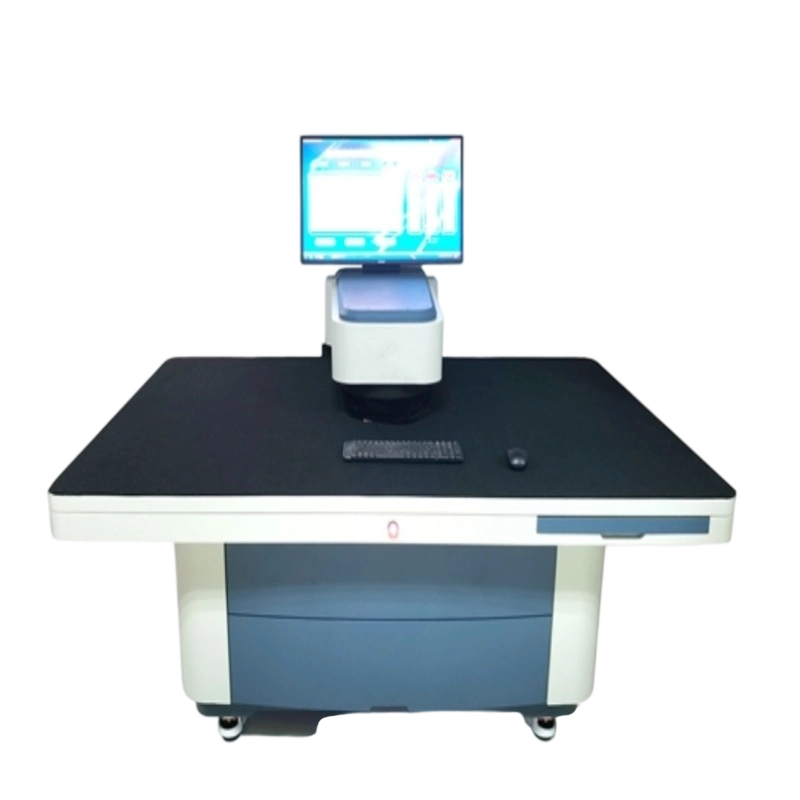

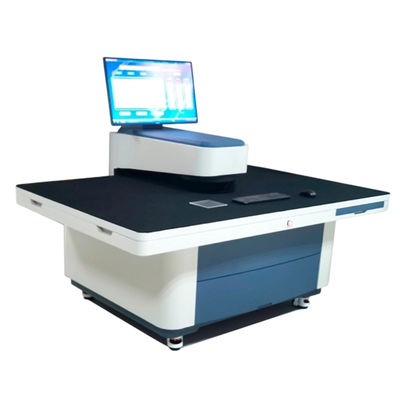

Questo strumento è costituito da un banco di lavoro, uno spettrometro e un computer di controllo. Il banco da lavoro misura 2000*1300 mm ed è alto 800 mm. Il piano del banco è rivestito in feltro per facilitare lo scorrimento del vetro.

II. Caratteristiche del sistema

1. Resistente alle interferenze della luce ambientale, capace di funzionamento continuo a lungo termine.

2. Controllato da un computer industriale, con buona scalabilità e stabilità.

3. Elevata stabilità e durata dei componenti principali.

4. Software di test del sistema intuitivo con funzione di avviso sonoro, guida automatica del percorso di test durante il test automatico e possibilità di modificare gli intervalli di attesa in ogni punto durante il test.

5. Memorizzazione automatica dei risultati dei test, con funzioni altamente integrate per la query dei risultati, il recupero, le statistiche e la stampa dei report, che lo rendono comodo e facile da usare.

III. Funzioni dell'attrezzatura

1. Emette valori di trasmittanza spettrale da 380 a 1100 nm e visualizza la curva di trasmittanza spettrale.

2. Utilizza lo spettro solare standard AM1.5 e la distribuzione spettrale della sorgente luminosa D65, calcolando automaticamente il rapporto di trasmittanza integrale effettivo AM1.5, il rapporto di trasmittanza della luce visibile della sorgente luminosa D65 e il rapporto di trasmittanza effettivo basato sulle curve di risposta della batteria definite dall'utente. Può anche fornire valori di trasmittanza in altre condizioni di sorgente luminosa standard secondo i requisiti del cliente.

3. Misura i valori del colore (L*a*b*) e la differenza cromatica dei campioni.

4. Il processo di test è accompagnato da promemoria sonori e luminosi. Il sistema emette un suono "bip" prima del test e un suono "ronzio" dopo il test per avvisare l'utente di non spostare il campione durante il test. L'interfaccia del sistema dispone anche di spie luminose per visualizzare lo stato di funzionamento della macchina.

5. Ha una funzione di calibrazione automatica e il ciclo di calibrazione può essere impostato da solo. Il tempo rimanente per la calibrazione successiva viene visualizzato in tempo reale.

6. Ha tre modalità di funzionamento: test manuale, test automatico e test del percorso.

6.1 Modalità test manuale: dopo aver impostato il tempo di test, l'intervallo di test, i tempi di test e altri parametri, spingere il vetro nell'area di test, fare clic manualmente su "Avvia test" e, una volta completato il test, fare clic su "Salva risultato" per salvare i dati del test.

6.2 Modalità test automatico: dopo aver impostato i parametri del test, spingere il vetro nell'area di test e la macchina inizierà il test automaticamente. Una volta completato il test, i risultati verranno automaticamente salvati nel database.

6.3 Modalità di test del percorso: vengono innanzitutto modificati il ​​numero di punti di prova, la loro posizione, la sequenza di prova e l'intervallo di tempo per lo spostamento tra ciascun punto. Dopo che il campione è stato spinto nell'area di prova, lo schermo indicherà il punto di misurazione successivo in base al percorso di prova pianificato. Il percorso di misurazione del risultato del test verrà salvato automaticamente al termine del test.

7. È possibile sovrapporre più curve per la visualizzazione, consentendo il confronto delle curve di test. Inoltre, può essere fornita una curva di differenza che confronta le due curve.

8. Tutti i risultati dei test vengono archiviati nel database. I dati possono essere recuperati in base a condizioni specifiche ed esportati come file EXCEL.

9. Fornire una funzione per testare le statistiche dei dati, generare istogrammi statistici e i risultati del test possono essere stampati (se non è installata una stampante, i risultati possono essere esportati come file PDF).

10. I dati del database possono essere esportati per il backup del disco per l'archiviazione permanente.

11. Funzione di allarme guasto: in caso di guasto dell'hardware, le informazioni sul guasto verranno indicate nella barra di stato sullo schermo o nella finestra pop-up. Le informazioni sull'errore verranno salvate nel database per l'analisi.

12. Interferenza luminosa anti-ambientale.

13. Capace di funzionare continuamente per lungo tempo.

IOV. Ambiente operativo

1. Temperatura ambiente: 0 ℃ - 40 ℃

2. Umidità ambientale: <98%

3. Alimentazione: CA 220 V

4. Evitare le vibrazioni

Macchina per test di trasmissione spettrale in vetro temperato fotovoltaico solare
