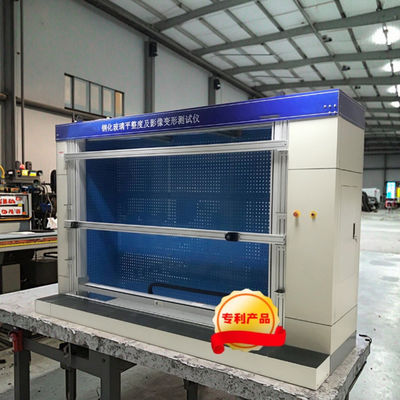

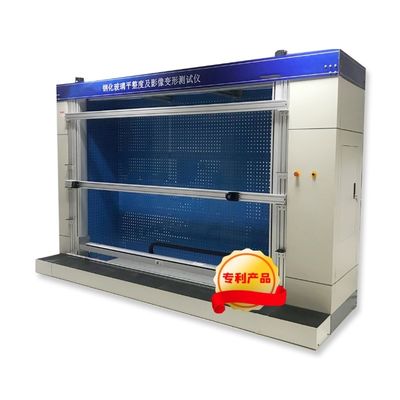

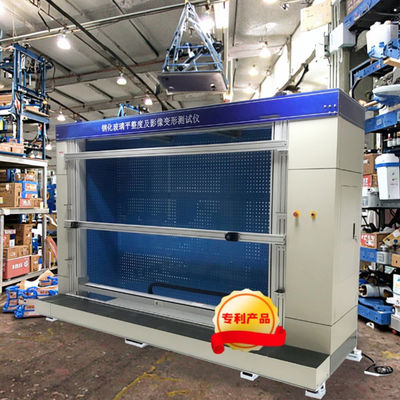

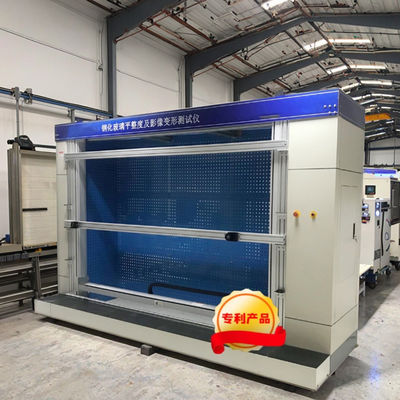

Gehard Glas Vlakheid en Beeldvervorming Testmachine Glas Vlakheid en Beeldvervorming Detectie Instrument

 Inleiding van het product

Het getemperd glas is het nieuwste gepatenteerde product vanLonroy.Het heeft het nationaal octrooicertificaat voor gebruiksmodel verkregen, met het octrooinummer: ZL202021001936.3Het instrument gebruikt een optische non-contact sonde om de oppervlaktemorfologie van het glas te scannen.meet de boogvormige en golfvormige bochten van het glas en berekent de piek- en valleiwaarden (PV-waarden)Het systeem maakt een 3D-vormkaart van het glasoppervlak.evenals de vervormingscurve en de parameters van het glas in de dwarsrichtingDe PV-waarde wordt gebruikt om de vlakheid van het glas te evalueren en de OP-waarde om de beeldvervorming van het glas te evalueren.worden aangenomen om de vlakheid en beeldvervorming van het glas volledig te beoordelen.

Het glas wordt verticaal voor de monstertafel van de apparatuur geplaatst, met de rug tegen de dwarsbalk, zodat het glas stilstaat en vrij is van externe krachten.Het meetsysteem bepaalt dat de sensor gelijkmatig in horizontale richting (X-as) beweegt om de verplaatsing met het glas te meten, geleidelijk de hoogte van de schuiftafel vergroten, het glasoppervlak op verschillende hoogten scannen (Y-as) en de scanning van de gehele oppervlaktemorfologie van het glas voltooien.De volgende lijnen worden verkregen::

Om de grootte en oorzaken van de oppervlaktevervorming te analyseren en te berekenen, wordt de curve die is verkregen uit de X-as-scan in twee curves verdeeld:de boogvormige en de golfvormige curveDe boogvormige curve vertegenwoordigt de algemene grote vervorming (Overall Bow), terwijl de golfvormige curve de lokale kleine vervorming vertegenwoordigt, die ook bekend staat als de rolgolf (Roll Wave).

Evenals de overeenkomstige optische vermogen (OP) curve en piekvallei (PV) waarde curve

Met behulp van software om de 3D topografische kaart van het glazen oppervlak te synthetiserenEn het 3D-diagram van de rollen, dat is het laatste visuele effect na het vlakken van de boogvorm.

Het 3D-beeld kan omhoog, omlaag, links en rechts worden gedraaid, wat nuttig is voor het observeren van de vervorming van het glas.het gebruikers in staat stelt de mate van vervorming van het glas intuïtief te begrijpen.

Er is ook een ernstige boogvormige kromming loodrecht op de richting van de glastransmissie.is een belangrijke factor die beeldvervorming veroorzaakt in de gordijnwand van het gebouwHet instrument heeft de vervormingscurve in deze richting in gelijke tussenpozen getekend, zoals in de onderstaande figuur wordt weergegeven.

In de in de onderstaande figuur weergegeven statistische resultaten is de maximale, minimale, gemiddelde, mediane drempel van 90%,95% drempelwaarden van de optische aberratie (OP) en piek-vallei (PV) voor de voorzijde, de middelste en achterste delen van het glas, evenals de randvervorming van de voor- en achterkant van het glas en de totale optische aberratie van het glas (inclusief de boogvormige kromming),de optische afwijking van de rolgolf en de PV-waarden worden weergegevenBovendien worden de Pareto-diagrammen en histogrammen van deze statistische gegevens verstrekt.

Door middel van de Pareto-diagram-analyse is het mogelijk het cumulatieve aandeel van dit stuk glas te verkrijgen dat niet groter is dan een bepaalde drempel (bijvoorbeeld50 miljoen euro) en het cumulatieve aandeel dat een bepaalde drempel overschrijdt (zoals 150 miljoen euro)Door de PV-waarde, het totale optische vermogen en het optische vermogen van de rolgolf te onderzoeken, kan een uitgebreide evaluatie van de vlakheid en beeldvervorming van dit stuk glas worden bereikt.

Afhankelijk van de grootte van het glasmonster biedt het apparaat twee opties voor het instellen van het aantal scanlijnen: automatisch en op maat.een glas scanning positie kaart kan worden gegenereerd, die de plaatsen van de verschillende vervorming in het glas visueel weergeeft.

Ten slotte wordt een rapport over de testresultaten gegenereerd, dat kan worden afgedrukt of opgeslagen.

Testmachine voor het testen van vlakheid en beeldvervorming van gehard glas Instrument voor het detecteren van vlakheid en beeldvervorming van glas
