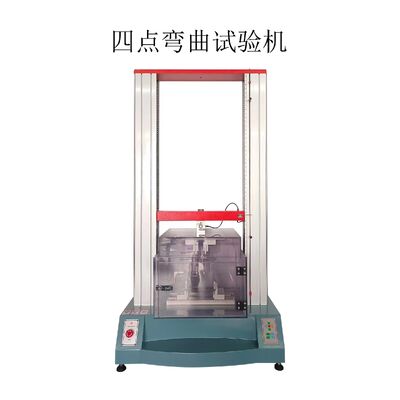

EN 1288 ASTM C158 কম্পিউটার সফটওয়্যার কন্ট্রোল সহ থ্রি পয়েন্ট ফোর পয়েন্ট গ্লাস বেন্ডিং ফ্লেক্সারাল টেস্টার ISO 527

পরামিতি এবং স্পেসিফিকেশন

টেস্ট স্ট্যান্ডার্ড

GB16491-2008,HGT 3844-2008 QBT 11130-1991,GB 13022-1991,HGT 3849-2008,GB 6349-1986 GB/T 1040.2-2006 2411,ISO 4587,ISO/TS 11405,ISO 527,ASTM E4,BS 1610,DIN 51221,ISO 7500,EN 10002,ASTM D628,ASTM D638,ASTM D412,EN1288-3,ASTM C158.

পরামিতি এবং স্পেসিফিকেশন

ব্যবহার

এয়ারোস্পেস, পেট্রোকেমিক্যাল শিল্প, যন্ত্রপাতি উত্পাদন, ধাতু সামগ্রী এবং পণ্য, প্লাস্টিক,তার এবং কেবল, রাবার, কাগজ এবং প্লাস্টিক কালার প্রিন্টিং প্যাকেজিং, আঠালো টেপ, ব্যাগ হ্যান্ডব্যাগ, টেক্সটাইল ফাইবার, টেক্সটাইল ব্যাগ, খাদ্য, ফার্মাসিউটিক্যাল এবং অন্যান্য শিল্পগুলির জন্য উপযুক্ত।বিভিন্ন উপকরণ এবং সমাপ্ত পণ্য, আধা-সমাপ্ত পণ্যের ভৌত বৈশিষ্ট্য পরীক্ষা করার জন্যগুলি।টান, সংকোচন, হোল্ড, চাপ ধরে রাখা, বাঁকানো, ছিঁড়ে ফেলা, খোসা ছাড়ানো, আঠালোতা এবং শিয়ার পরীক্ষা করার জন্য বিভিন্ন ফিক্সচার নির্বাচন করুন। এটি কারখানা, প্রযুক্তিগত তত্ত্বাবধান বিভাগ, পণ্য পরিদর্শন সংস্থা, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান এবং কলেজ ও বিশ্ববিদ্যালয়গুলির জন্য একটি আদর্শ পরীক্ষা এবং গবেষণা সরঞ্জাম।

এই মেশিনটি প্রধানত ধাতুগুলির যান্ত্রিক বৈশিষ্ট্য যেমন টানলে, সংকোচন, নমন ইত্যাদি পরীক্ষার জন্য ব্যবহৃত হয়। GB, JIS, ASTM, DIN এবং অন্যান্য মান অনুযায়ী স্বয়ংক্রিয়ভাবে প্রসার্য শক্তি, ফলন শক্তি, প্রসারণ, ধ্রুবক প্রসারণ চাপ, ধ্রুবক চাপ প্রসারণ, স্থিতিস্থাপক মডুলাস এবং অন্যান্য পরামিতি গণনা করা যেতে পারে।

পরামিতি এবং স্পেসিফিকেশন

বৈশিষ্ট্য:1. মেশিনটি সম্পূর্ণভাবে নতুন উপাদান পরীক্ষার মেশিনের জন্য পুরো ক্যালকুলেটর অপারেশন পরিবর্তন করেছে, যা প্রচলিত উপাদান পরীক্ষার মেশিনের দুর্বলতা থেকে তৈরি করা হয়েছে, যা ভারী, জটিল এবং জটিল।

2. কাঠামোটি উন্নত বেকিং পেইন্ট সহ ইস্পাত প্লেট এবং অ্যালুমিনিয়াম এক্সট্রুডেড প্লেট গ্রহণ করে, উচ্চ নির্ভুলতা, কম প্রতিরোধ ক্ষমতা, বিজোড় নির্ভুলতা স্ক্রু এবং গাইডিং কলাম সহ, যা লোড দক্ষতা এবং কাঠামোগত দৃঢ়তা উন্নত করে।

3. নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করতে পুরো ডিজিটাল কমিউনিকেশন সার্ভারের মোটর গ্রহণ করে যে ট্রান্সমিশন সিস্টেম উচ্চ দক্ষ, স্থিতিশীল ট্রান্সমিশন, কম শব্দ এবং সঠিক গতিতে রয়েছে।

4. মাইক্রোকম্পিউটার সিস্টেম বাণিজ্যিক ক্যালকুলেটরকে প্রধান নিয়ন্ত্রণ মেশিন হিসাবে ব্যবহার করে, কোম্পানির QCTech পরীক্ষার সফ্টওয়্যারের সাথে সহযোগিতা করে, পরীক্ষার সমস্ত পরামিতি সেটিং, কাজের অবস্থার নিয়ন্ত্রণ, ডেটা সংগ্রহ এবং প্রক্রিয়াকরণ বিশ্লেষণ, ফলাফল প্রদর্শন এবং মুদ্রণ আউটপুট সম্পন্ন করতে পারে;

5. ডেডিকেটেড পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা বিশেষভাবে মাইক্রোকম্পিউটার ইলেকট্রনিক ইউনিভার্সাল টেস্টিং মেশিনের জন্য ডিজাইন করা হয়েছে। এটি প্রসারিত, সংকুচিত, বাঁকানো, শিয়ার, ছিঁড়ে ফেলা এবং খোসা ছাড়ানো পরীক্ষা করতে পারে। পিসি এবং ইন্টারফেস বোর্ডের ডেটা সংগ্রহ, সংরক্ষণ, প্রক্রিয়াকরণ এবং পরীক্ষার ফলাফলের মুদ্রণ গ্রহণ করা হয়। এটি সর্বাধিক শক্তি, ফলন শক্তি, গড় স্ট্রিপিং শক্তি, সর্বাধিক বিকৃতি, ফলন বিন্দু, স্থিতিস্থাপক মডুলাস এবং অন্যান্য পরামিতি গণনা করতে পারে; এটি বক্ররৈখিক প্রক্রিয়াকরণ, গ্রাফিক্যাল গ্রাফিক্যাল ইন্টারফেস, নমনীয় ডেটা প্রক্রিয়াকরণ, এমএস-অ্যাক্সেস ডাটাবেস সমর্থন করতে পারে, যা সিস্টেমটিকে আরও শক্তিশালী করে তোলে।

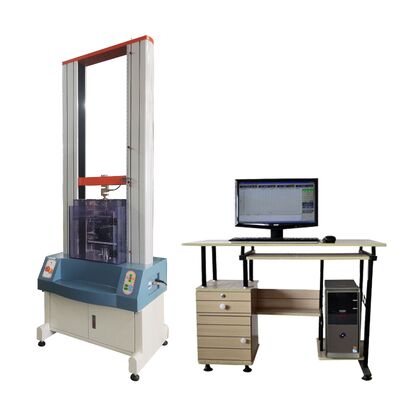

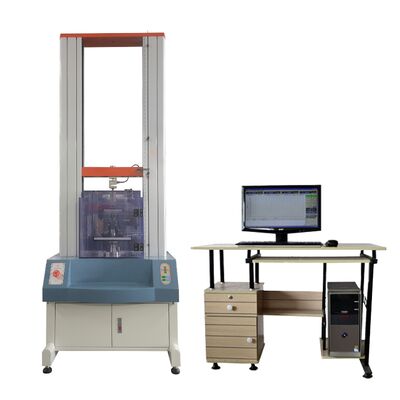

EN 1288 ASTM C158 থ্রি পয়েন্ট ফোর পয়েন্ট গ্লাস বেন্ডিং ফ্লেক্সারাল টেস্টার উইথ কম্পিউটার সফটওয়্যার কন্ট্রোল ISO 527

পরামিতি এবং স্পেসিফিকেশন

ক।

সফটওয়্যার প্রযুক্তিগত পরামিতি:সফ্টওয়্যার অপারেটিং সিস্টেম ভাষা: ইংরেজি।ফোর্স ইউনিট: N, KN, Kgf, Lbf, দৈর্ঘ্য ইউনিট: মিমি, সেমি, ইঞ্চি অবাধে রূপান্তর করা যেতে পারে

নিয়ন্ত্রণ মোড:কম্পিউটার সফ্টওয়্যার গতি, লোড ফাটল, চলমান সময় এবং অন্যান্য নিয়ন্ত্রণ পদ্ধতি সেট করেবিশেষ ম্যানুয়াল অপারেশন বক্স: পরীক্ষার টুকরা লোড এবং ধরে রাখার সময় ক্রমাঙ্কন এবং পজিশনিংয়ের জন্য সুবিধাজনক

স্বয়ংক্রিয়ভাবে উপাদান ফাটল, ক্রাশিং ইত্যাদি নির্ধারণ করুন এবং স্বয়ংক্রিয়ভাবে বন্ধ করুন, স্বয়ংক্রিয় রিটার্ন সেট করতে পারেন

বক্ররেখা প্রকার:

লোড-ডিসপ্লেসমেন্ট, লোড-সময়, স্থানচ্যুতি-সময়।

স্ট্রেস-স্ট্রেইন, স্ট্রেইন-টাইম, স্ট্রেস-টাইম।

বক্ররেখার উল্লম্ব এবং অনুভূমিক স্থানাঙ্কগুলি নির্বিচারে সেট করা যেতে পারে।

উপলব্ধ পরীক্ষার ডেটা:

সর্বাধিক শক্তি, সর্বনিম্ন শক্তি, ফাটল মান, উপরের এবং নিম্ন ফলন শক্তি, প্রসার্য শক্তি, সংকোচকারী শক্তি, স্থিতিস্থাপক মডুলাস, প্রসারণ, সর্বাধিক মান, সর্বনিম্ন মান, গড় মান ইত্যাদি। (গ্রাহকদের অর্ডার করার আগে নির্বাচন করতে হবে) ওভারলোড, ওভারকারেন্ট, ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারস্পিড, স্ট্রোক এবং অন্যান্য একাধিক সুরক্ষা সহ।

ডেটা ফলাফল বর্তমান স্ট্যান্ডার্ড ক্রিস্টাল রিপোর্ট ফর্ম্যাট থেকে উদ্ভূত।

খ। হার্ডওয়্যার প্রযুক্তিগত পরামিতি:

ক্ষমতা

কেজি

2000

1000

1.3  ডিসেলেশন সিস্টেম  1 সেট

1.4 তাইওয়ান টিবিআই নির্ভুলতা স্ক্রু 1 সেট

2. উইন্ডোজ এক্সপি অপারেটিং সিস্টেমের উপর ভিত্তি করে পেশাদার পরীক্ষার সফটওয়্যার   1 সেট

3. হাইয়ার ব্র্যান্ড কম্পিউটার  1 সেট

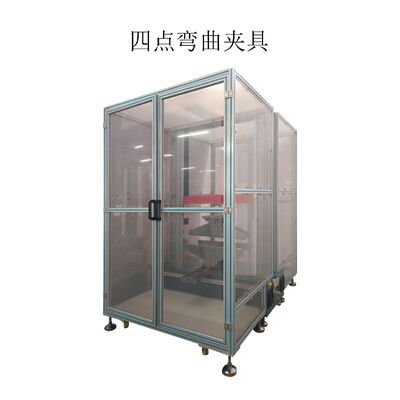

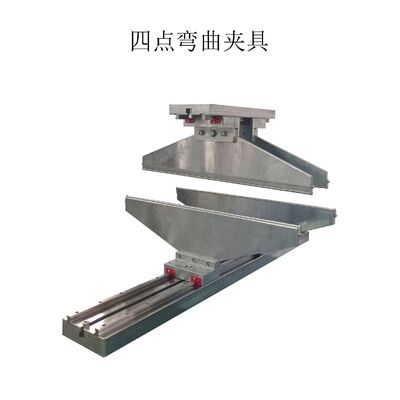

4, 3 পয়েন্ট 4 পয়েন্ট নমন ফিক্সচার

1 সেট

5. র্যান্ডম সরঞ্জাম (ইনস্টলেশন, রক্ষণাবেক্ষণ এবং অপারেশনের জন্য বিশেষ সরঞ্জাম)  1 সেট

সর্বশেষ কন্ট্রোল বোর্ড ব্যবহার করুন, ভাল নমুনা হার

প্রধান কার্যকরী বৈশিষ্ট্য প্রধান কন্ট্রোলার একবিংশ শতাব্দীর সবচেয়ে উন্নত 32-বিট ARM প্রসেসর গ্রহণ করে এবং প্রক্রিয়াকরণের গতি পেন্টিয়াম জেনারেল-পারপাস কম্পিউটারের স্তরে পৌঁছে যায়। ঐতিহ্যবাহী 8-বিট একক-চিপ মাইক্রোকম্পিউটার পরিমাপ এবং নিয়ন্ত্রণ সিস্টেমের সাথে তুলনা করে, সামগ্রিক কর্মক্ষমতা ব্যাপকভাবে উন্নত হয়, গণনার গতি দ্রুত হয় এবং নিয়ন্ত্রণের নির্ভুলতা বেশি।

ডেটা সংগ্রহের মূল ডিভাইসটি মার্কিন যুক্তরাষ্ট্র থেকে সর্বশেষ অতি-উচ্চ নির্ভুলতা 24-বিট AD গ্রহণ করে এবং নমুনা হার 2000 বার/সেকেন্ডে পৌঁছতে পারে, যা শক্তির তাৎক্ষণিক পরিবর্তন প্রক্রিয়াটি ক্যাপচার করতে পারে এবং পুরো নন-গ্রেড রেজোলিউশন 500,000 ডিগ্রীতে পৌঁছতে পারে। মূল 6-পয়েন্ট ক্রমাঙ্কন প্রযুক্তি নির্ভুলতা আরও উন্নত করতে গৃহীত হয় এবং শক্তি পরিমাপের নির্ভুলতা জাতীয় 0.5 স্তরের (সর্বোচ্চ স্তর) মানের চেয়ে ভাল।

স্থানচ্যুতি এনকোডার 4 বার ফ্রিকোয়েন্সি ডাবলিং প্রযুক্তি দ্বারা গণনা করে, যা স্থানচ্যুতি রেজোলিউশনকে 4 গুণ বাড়িয়ে দেয়, 0.0005 মিমি পর্যন্ত।

পালস এবং ভোল্টেজ আউটপুট কন্ট্রোল মোড মসৃণ স্টিলেস স্পিড রেগুলেশন অর্জনের জন্য পালস বা ভোল্টেজ কন্ট্রোল ইন্টারফেস সহ যেকোনো সার্ভো মোটর, ফ্রিকোয়েন্সি রূপান্তর মোটর বা ডিসি মোটর নিয়ন্ত্রণ করতে পারে। এছাড়াও, বৃদ্ধি, পতন এবং স্টপের মতো সুইচ সিগন্যালের আউটপুট সরাসরি বাহ্যিক রিলে বা সোলেনয়েড ভালভ চালাতে ব্যবহার করা যেতে পারে এবং ডিসি মোটর বা বায়ুসংক্রান্ত, জলবাহী এবং অন্যান্য পাওয়ার ডিভাইস নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।

উন্নত গতি, স্থানচ্যুতি, বল তিনটি ক্লোজড লুপ প্রযুক্তি, সঠিক নির্বিচারে ওয়েভফর্ম নিয়ন্ত্রণ অর্জন করতে পারে।

রিচ ইন্টারফেস এক্সটেনশন ক্ষমতা: 4 পর্যন্ত 24-বিট অ্যানালগ ইনপুট, 3 16-বিট অ্যানালগ আউটপুট, 3 পালস আউটপুট, 3 এবি ফেজ ফটোইলেকট্রিক এনকোডার ইনপুট, 9 সুইচিং ইনপুট, 8 সুইচিং আউটপুট, 1 ইউএসবি ইন্টারফেস, 1 RS232 ইন্টারফেস, 1 RS485 ইন্টারফেস, 4 এলসিডি ইন্টারফেস, 1 সমান্তরাল মাইক্রো প্রিন্টার ইন্টারফেস, 1 সিরিয়াল মাইক্রো প্রিন্টার ইন্টারফেস, 1 8×4 ম্যাট্রিক্স কীবোর্ড ইন্টারফেস।

সমস্ত ইনপুট এবং আউটপুট ইন্টারফেস শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা সহ উচ্চ-গতির ফটোইলেকট্রিক আইসোলেশন প্রযুক্তি গ্রহণ করে!

তাইওয়ান টিবিআই বল স্ক্রু, ভাল ট্রান্সমিশন নির্ভুলতা

উচ্চ ট্রান্সমিশন দক্ষতা বল স্ক্রু জোড়ার ট্রান্সমিশন দক্ষতা 90% ~ 98% পর্যন্ত, যা স্লাইডিং স্ক্রু জোড়ার চেয়ে 2 ~ 4 গুণ বেশি এবং দক্ষতার সাথে টর্ককে থ্রাস্টে রূপান্তর করতে পারে। ট্রান্সমিশন সংবেদনশীল এবং স্থিতিশীল, ঘর্ষণ প্রতিরোধ ক্ষমতা ছোট, সংবেদনশীলতা ভাল, শুরুতে কোন কম্পন নেই, কম গতিতে কোন ক্রিপ নেই এবং মাইক্রো ফিড μ স্তরে নিয়ন্ত্রণ করা যেতে পারে।

বল স্ক্রু ট্রান্সমিশন প্রক্রিয়ায়, তাপমাত্রা বৃদ্ধি ছোট, অক্ষীয় ক্লিয়ারেন্স এবং প্রাথমিক স্থিতিস্থাপক বিকৃতি প্রি-টাইট করা যেতে পারে এবং তাপীয় প্রসারণের ক্ষতিপূরণ করার জন্য লিড স্ক্রু প্রি-স্ট্রেচ করা যেতে পারে, তাই উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তিমূলক পজিশনিং নির্ভুলতা পাওয়া যেতে পারে।

ভাল নির্ভুলতা ধারণ, সঠিক রেসওয়ে আকৃতি, ন্যূনতম ঘূর্ণায়মান ঘর্ষণ এবং পরিধান, ভাল নির্ভুলতা ধারণ, নির্ভরযোগ্যতা এবং পরিষেবা জীবন সহ।

উচ্চ ট্রান্সমিশন কঠোরতা বল স্ক্রু জোড়া ভিতরে এবং বাইরে রেসওয়ে উভয়ই বিপরীতমুখী কোণ ডাবল আর্ক পৃষ্ঠ, রেসওয়ে ক্লিয়ারেন্সে খুব ছোট হতে পারে এছাড়াও নমনীয় ট্রান্সমিশন।

বল স্ক্রু জোড়ার উচ্চ লিড নির্ভুলতা এবং ভাল সংবেদনশীলতার বৈশিষ্ট্য রয়েছে

জাপানিজ তামাগাওয়া সার্ভো ড্রাইভ ব্যবহার করে, আরও ভালভাবে নির্ভুলতা নিশ্চিত করুন

নির্ভুলতা: অবস্থান, গতি এবং টর্কের ক্লোজড-লুপ নিয়ন্ত্রণ উপলব্ধি করুন; স্টেপিং মোটরের সমস্যাটি অতিক্রম করুন;

গতি: উচ্চ গতির কর্মক্ষমতা, সাধারণ রেট করা গতি 2000 ~ 3000 RPM পৌঁছতে পারে;

অভিযোজনযোগ্যতা: ওভারলোডের বিরুদ্ধে শক্তিশালী প্রতিরোধ, রেট করা টর্ক লোডের তিনগুণ সহ্য করতে পারে, বিশেষ করে তাৎক্ষণিক লোড ওঠানামা এবং দ্রুত শুরু করার প্রয়োজনীয়তা সহ অনুষ্ঠানের জন্য উপযুক্ত;

স্থিতিশীল: কম গতির অপারেশন মসৃণ, কম গতির অপারেশন স্টেপার মোটরের স্টেপিং অপারেশনের মতো ঘটনা তৈরি করবে না। উচ্চ গতির প্রতিক্রিয়া প্রয়োজনীয়তা সহ অনুষ্ঠানের জন্য উপযুক্ত;

সময়োপযোগীতা: মোটর ত্বরণ এবং হ্রাসকরণের সংশ্লিষ্ট গতিশীল সময় ছোট, সাধারণত কয়েক মিলিসেকেন্ডের মধ্যে;

আরাম: তাপ এবং শব্দ উল্লেখযোগ্যভাবে হ্রাস করা হয়।

পেশাদার প্রক্রিয়াকরণ প্রযুক্তি ব্যবহার, ভালভাবে গুণমান নিশ্চিত করুন

সঠিক প্রক্রিয়াকরণ প্রযুক্তি বিম, বিয়ারিং এবং লিড স্ক্রুর সমন্বয় নিশ্চিত করে, প্রক্রিয়াকরণের কারণে ত্রুটি হ্রাস করে এবং আরও নির্ভুলতা নিশ্চিত করে

বডি প্লাস্টিক স্প্রে ট্রিটমেন্ট গ্রহণ করে, ফিক্সচার নিয়মিত তাপ চিকিত্সা প্রক্রিয়া, টেকসই, অর্থোডক্স আকৃতি

পুরো মেশিনের নীচের বাক্সে ড্রাইভ প্রক্রিয়া সিঙ্ক্রোনাস বেল্ট ড্রাইভ। ঘর্ষণ বেল্ট ড্রাইভের সাথে তুলনা করে, সিঙ্ক্রোনাস বেল্ট ড্রাইভের বেল্ট পুলি এবং ড্রাইভ বেল্টের মধ্যে কোন আপেক্ষিক স্লাইডিং নেই, যা কঠোর ট্রান্সমিশন অনুপাত নিশ্চিত করতে পারে। কিন্তু সিঙ্ক্রোনাস বেল্ট ড্রাইভের জন্য উচ্চতর কেন্দ্র দূরত্ব এবং মাত্রিক স্থিতিশীলতা প্রয়োজন।

সিঙ্ক্রোনাস বেল্ট ড্রাইভ বেল্ট ড্রাইভ, চেইন ড্রাইভ এবং গিয়ার ড্রাইভের সুবিধা রয়েছে। যেহেতু বেল্ট এবং পুলি গতি এবং শক্তি স্থানান্তর করতে মেশিং করছে, বেল্ট এবং পুলির মধ্যে কোন আপেক্ষিক স্লাইডিং নেই, যা সঠিক ট্রান্সমিশন অনুপাত নিশ্চিত করতে পারে।

সফটওয়্যার অসামান্য বৈশিষ্ট্য

1. চীনা এবং ইংরেজি ভাষা ইন্টারফেসের মধ্যে স্যুইচিং সমর্থন করুন;

2, ফাংশন নেভিগেশন সমর্থন করুন, ব্যবহারকারীরা নেভিগেশন ইন্টারফেস অনুযায়ী সংশ্লিষ্ট পরীক্ষার ফাংশন মডিউলে প্রবেশ করে;

3, সব ধরনের ধাতব উপাদানের যান্ত্রিক বৈশিষ্ট্য পরীক্ষা সমর্থন করে, যেমন ধাতু প্রসার্য, সংকোচন, নমন, শিয়ার এবং অন্যান্য পরীক্ষা;

4, সব ধরনের নন-মেটালিক উপাদান যান্ত্রিক বৈশিষ্ট্য পরীক্ষা সমর্থন করে, যেমন সিমেন্ট সংকোচন এবং নমন, কংক্রিট সংকোচন, কঠিন ফেনা সংকোচন, ইত্যাদি।

5, বর্ধিত পরীক্ষার ফাংশন সমর্থন করে, ব্যবহারকারীরা পরীক্ষার আইটেম যোগ করতে পারেন;

6, স্বাধীন ওপেন টেস্ট প্রজেক্ট সেটিং মডিউল, প্রযুক্তিগত কর্মীরা পরীক্ষার আইটেম স্থাপন করতে পারে, পরীক্ষার অপারেটররা পরীক্ষা করার জন্য পরীক্ষার আইটেমগুলি উল্লেখ করে, যা পরীক্ষার অপারেটরদের ব্যবসার স্তরের প্রয়োজনীয়তা এবং অপারেশন অসুবিধা হ্রাস করে;

7, পরীক্ষার নিয়ন্ত্রণ প্রক্রিয়া নকশা, ব্যবহারকারীরা এক নজরে পরীক্ষার নিয়ন্ত্রণের পদক্ষেপগুলি দেখতে পারেন, সমৃদ্ধ নির্দেশনার প্রকার;

8. পরীক্ষার ডেটার নাম পরিবর্তন করা যেতে পারে এবং ব্যবহারকারীদের বিশেষ ডেটা আউটপুট প্রয়োজনীয়তা মেটাতে পরীক্ষার ডেটা প্রদর্শনের ক্রমটি সামঞ্জস্য করা যেতে পারে;

9. কাস্টমাইজড অতিরিক্ত পরীক্ষার ডেটা আইটেম সমর্থন করুন;

10. কাস্টমাইজড অতিরিক্ত পরীক্ষার মান এবং ডেটা প্রক্রিয়াকরণ সমর্থন করুন;

11. সহায়ক পরীক্ষার ডেটার পরিসংখ্যানগত গণনা (গড়, স্ট্যান্ডার্ড বিচ্যুতি, পরিবর্তনের সহগ);

12. বক্ররেখা বিশ্লেষণ সমর্থন করুন;

13. পরীক্ষার ট্রেসেবিলিটি সমর্থন করুন;

14, কাস্টম টেস্ট রিপোর্ট সমর্থন করে, ওয়ার্ড বা এক্সেল স্প্রেডশীট ব্যবহার করে, পরিচালনা করা সহজ, সেট করা সহজ, প্রিন্ট বা প্রিভিউ করা যেতে পারে;

15, সফ্টওয়্যারটিতে বিভিন্ন সরঞ্জাম সুরক্ষা পরীক্ষা সুরক্ষা রয়েছে;

16. বিস্তারিত সফ্টওয়্যার সাহায্য ডকুমেন্টেশন।
